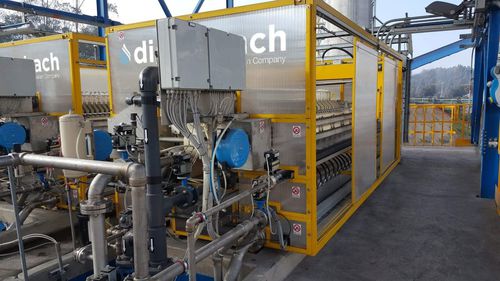

Filtro-prensa com vigas laterais (sidebar) SB

com armaçãode membranarobótico

Visão geral
Os filtros prensa de viga lateral SB Series da Diefenbach são máquinas industriais de separação líquido‑sólido projetadas para filtração e desidratação em diversos setores de processo. O projeto inclui duas vigas longitudinais que suportam um conjunto de placas de câmara ou de membrana cobertas por tecidos filtrantes, permitindo a formação e descarga controlada do bolo.

Como funcionam
Uma cabeça móvel acionada por um cilindro hidráulico comprime o conjunto de placas entre as duas vigas laterais, formando câmaras de filtração. A polpa de alimentação é bombeada para essas câmaras; o filtrado atravessa o tecido e sai por tubulações, enquanto os sólidos se acumulam formando o bolo. No final do ciclo, as placas abrem e descarregam bolos em grande parte sem gotejamento; as placas são então agitadas ou lavadas para remover resíduos antes do próximo ciclo.

Por que a série SB da Diefenbach
A Diefenbach fabrica filtros prensa de viga lateral desde 1907 e fornece testes laboratoriais internos e unidades piloto para selecionar os tipos de placas, tecidos e parâmetros de processo ideais para cada alimentação. A série SB utiliza um único cilindro hidráulico principal para minimizar tensões estruturais e assegurar movimento sincronizado das placas. Recursos opcionais e pacotes de automação permitem adaptar a máquina às exigências específicas de processo, segurança e monitoramento.

Características e benefícios

• Alimentação dupla: alimentada por ambas as extremidades para melhorar o enchimento das câmaras, reduzir a velocidade de entrada e uniformizar o bolo.
• Cilindro hidráulico único: garante movimento sincronizado das placas e reduz tensões estruturais.
• Sistema de sopro do núcleo: limpa a porta central de enchimento antes da descarga para melhorar a secagem do bolo e reduzir acúmulos nas vedações.
• Dispositivo de agitação das placas e lavagem automática dos tecidos: lavagem robótica de alta pressão (até 100 bar) ou lavagem rápida superior para ciclos frequentes.
• Vários tipos de placas: placas de câmara e de membrana para otimizar espessura e secagem do bolo.
• Opções ATEX / antiexplosivas: disponíveis para ambientes perigosos.
• Automação avançada e monitoramento remoto: suportam operação, diagnóstico e manutenção.

Aplicações e opções de pacote
As prensas SB Series são adequadas para aplicações de pequena e média capacidade com placas de até 1500 x 1500 mm. As configurações incluem diferentes estilos de abertura de placas, sistemas de lavagem de tecidos, dispositivos de agitação e arranjos de alimentação dupla. A Diefenbach oferece testes laboratoriais e equipamentos piloto para adaptar o tipo de placa, seleção de tecido e parâmetros operacionais ao material de alimentação e aos objetivos do processo.

Especificações técnicas

• Série: SB Series (filtros prensa de viga lateral)
• Tipos de placas: placas de câmara e placas de membrana
• Tamanho máximo típico da placa: até 1500 mm x 1500 mm
• Acionamento: cilindro hidráulico principal único para movimento sincronizado das placas
• Alimentação: entradas duplas (alimentação por ambas as extremidades)
• Opções de lavagem: lavagem robótica de alta pressão (até 100 bar) e lavagem superior simultânea rápida
• Sistema de sopro de núcleo: disponível para melhorar a secagem do bolo
• Manutenção das placas: dispositivo de agitação para remoção de resíduos
• Certificações / opções: versões compatíveis com ATEX disponíveis
• Suporte: testes laboratoriais internos e unidades piloto para otimização do processo
