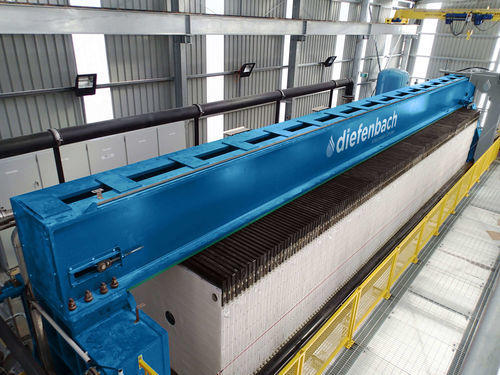

Filtro-prensa com viga superior (overhead) OH

de membranarobóticocom controle remoto

Visão geral
Os filtros prensa de viga superior Diefenbach (série OH) são máquinas industriais para separação sólido‑líquido e desaguamento. Um par de vigas superiores sustenta um pacote deslizante de placas suspensas, que podem ser embutidas ou de membrana. O calda é alimentado nas câmaras de filtração; o filtrado passa através dos tecidos filtrantes e os sólidos se acumulam como tortas. Placas de membrana e etapas opcionais de secagem aumentam a secura da torta.

Como funcionam
A série OH utiliza duas vigas superiores e um sistema de suspensão deslizante para as placas. As placas formam câmaras embutidas ou podem aceitar membranas fixas ou removíveis. As placas são comprimidas por um acionamento principal hidráulico ou mecânico (opção de cilindro único) para formar câmaras seladas. A alimentação pode ser bidirecional (dupla entrada); o filtrado é coletado através dos tecidos e os sólidos formam tortas. Placas de membrana permitem prensagem adicional por injeção de água entre placa e membrana. Após a filtração, o sopro do núcleo limpa resíduos do canal de alimentação central e a secagem por ar comprimido opcional reduz a umidade. Sistemas de transporte/abertura de placas (abertura padrão, abertura rápida, abertura instantânea do pacote) liberam as tortas para descarga.

Características e benefícios

• Configuração com viga superior e placas suspensas que oferece amplo acesso (~800 mm) para inspeção e manutenção.
• Opção de cilindro principal único para movimento sincronizado e menor complexidade mecânica.
• Enchimento bidirecional que reduz o tempo de enchimento e melhora a homogeneidade da torta.
• Escolha entre placas embutidas ou de membrana (fixa ou removível) para otimizar espessura e desempenho de desaguamento.
• Substituição do tecido filtrante sem remover as placas para minimizar tempo de inatividade.
• Projetável para conformidade ATEX e materiais para ambientes ácidos/corrosivos (ex.: reciclagem de baterias).

Recursos adicionais

• Pacotes avançados de automação e monitoramento remoto para controle de processo e registro de dados.
• Lavagem automática robotizada de alta pressão para tecidos filtrantes até 100 bar (≈1450 psi).
• Projeto estrutural baseado em FEA com rigidez em três eixos para minimizar torção da estrutura.
• Várias opções de transporte de placas (padrão, abertura rápida, abertura instantânea do pacote) selecionáveis conforme o tipo de lodo.
• Sopro do núcleo do canal de alimentação para remoção de resíduos e melhoria da secura da torta.
• Ausência de vigas laterais que obstruam a descarga da torta, reduzindo acúmulo de resíduos.

Aplicações / Indústrias

• Mineração e processamento mineral
• Agregados
• Tratamento de águas residuais
• Química
• Alimentos e bebidas
• Reciclagem de baterias e outras indústrias de reciclagem

Características / especificações técnicas

• Modelo / série: OH Series (configuração viga superior)
• Tipos de placa: placas embutidas e de membrana (membrana fixa ou removível)
• Transporte de placa: abertura padrão, abertura rápida, abertura instantânea do pacote
• Enchimento: bidirecional (dupla entrada)
• Acionamento: cilindro principal único (abertura/fechamento sincronizado) ou acionamento hidráulico/mecânico equivalente
• Sopro de núcleo: disponível para a porta de alimentação central
• Secagem de torta: etapa opcional de secagem por ar comprimido
• Lavagem de tecido: lavagem robotizada de alta pressão até 100 bar (≈1450 psi)
• Espaço entre placas: aprox. 800 mm (31")
• Opções de projeto: automação/monitoramento remoto, configurações ATEX, materiais para aplicações ácidas/corrosivas
• Uso típico: desaguamento e separação sólido‑líquido em capacidades de pequenas a grandes
