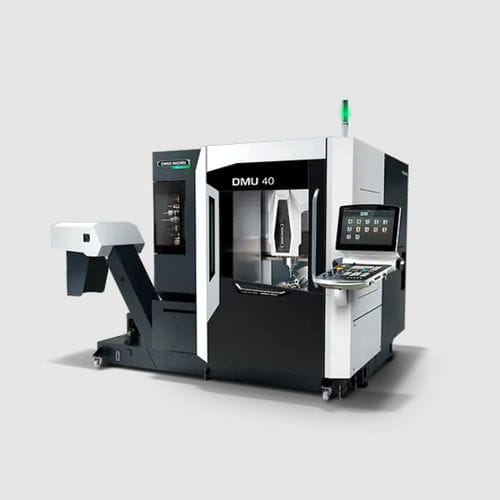

Centro de usinagem de 5 eixos DMU 40verticalcom mesa rotativade precisão
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- com mesa rotativa
- Outras características
- de precisão
- Curso X
550 mm
(22 in)- Curso Y
450 mm
(18 in)- Curso Z
420 mm
(17 in)- Velocidade de rotação
12.000 rpm, 15.000 rpm, 20.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)- Potência
15 kW, 16,5 kW, 32 kW
(20,39 hp, 22,43 hp, 43,51 hp)- Altura máx. das peças
570 mm
(22 in)- Capacidade máx. da mesa
300 kg
(661 lb)
Descrição
maquinação simultânea de 5 eixos em 3 tipos de máquinas diferentes com até 20.000 rpm
DMU 40 com fuso em linha 12.000 rpm com 15 kW e 95 Nm
DMU 40 PLUS com inlineMASTER 15.000 rpm com 16,5 kW e 121 Nm
DMU 40 PRO com speedMASTER 20.000 rpm com 32 kW e 130 Nm
Uma das máquinas mais compactas da sua classe
Área de implantação optimizada com apenas 5,05 m²
Integração óptima no chão de fábrica graças a uma largura de máquina < 2,00 m
Espaço compacto também em ligação com um sistema de automação
Mesa rotativa giratória para maquinação simultânea de 5 eixos
Área giratória do eixo B -35° / +110° para máxima flexibilidade
Peso de carga até 300 kg
Arrefecimento dos rolamentos da mesa para maior precisão
Elevada exatidão e precisão
Conceito de refrigeração abrangente para uma elevada estabilidade a longo prazo (DMU 40 PLUS / PRO)
Base da máquina em peça única de ferro fundido
Fusos de esferas de acionamento direto nos eixos X e Y
Sistema de medição direta absoluta da trajetória em todos os eixos lineares (DMU 40 opcional)
---
