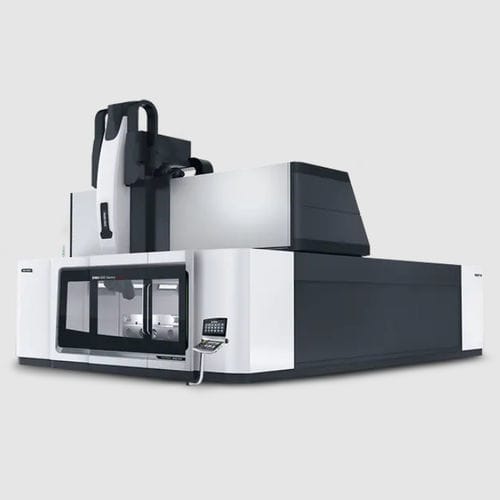

Centro de usinagem de 5 eixos DMU 600 linearverticaltipo pórticode precisão
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- tipo pórtico
- Outras características
- de precisão, de alta rigidez, com acionamento direto, de motores lineares
- Curso X
18.000 mm
(709 in)- Curso Y
4.500 mm
(177 in)- Curso Z
2.000 mm
(79 in)- Altura máx. das peças
2.500 mm
(98 in)- Capacidade máx. da mesa
150.000 kg
(330.693 lb)
Descrição
Precisão
Tecnologia Direct Drive em todos os eixos para uma qualidade de superfície superior e a mais elevada dinâmica (accionamentos lineares: eixos X, Y, Z; accionamentos de binário: eixos rotativos A, C)
Grande espetro de controlo em circuito fechado e sem frequências de engrenagens
Menos erros de contorno em comparação com a tecnologia de acionamento por cremalheira e pinhão
Desempenho
Ram no eixo Z com cursos até 2.000 mm
Viga transversal do eixo Y com 3.500 mm e, opcionalmente, 4.500 mm de curso
O eixo X, 6.000 mm de série, pode ser livremente alargado
Eficácia
Tecnologias Thermoshield optimizadas
Precisão a longo prazo com o acionamento sem contacto.
5 anos de garantia para os motores lineares
Rigidez máxima
Precisão única com os motores lineares.
Para uma rigidez estática e dinâmica optimizada da estrutura da máquina.
Estabilidade geométrica com arrefecimento estrutural.
Rigidez máxima com estrutura da máquina optimizada por FEM
Viga transversal, camas de eixo X, carneiro, corrediça Y / Z de acordo com EN-GJS-600-3 (GGG60)
---
