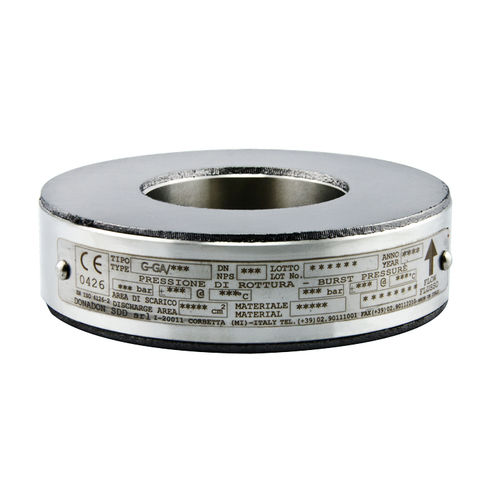

Disco de ruptura de assento plano G-GA

em grafite

O disco de ruptura DonadonSDD tipo GA é um disco em grafite montado em um anel de aço inoxidável que pode ser inserido diretamente entre flanges. Esse disco é muito versátil pois une à resistência mecânica de um porta-discos de aço as caraterísticas dos discos em grafite (resistência a fluidos agressivos e baixa sensibilidade da pressão de ruptura às alterações de temperatura). O material usado para o disco é constituído por grafite muito pura. A abertura desse disco é imediata e total mas com fragmentação. Está previsto um suporte para o vácuo para pressões de ruptura inferiores a 1,7 bar g; para calibragens superiores, o disco é auto-suportante. Tolerância - de +/- 10 % a +/- 20% Temperatura de funcionamento - De -60 °C a 300 °C Margem operativa - até 75% Suporte para vácuo - Não disponível Fragmentação - Sim Uso sob válvula - Não Resistência à corrosão - Ótima - pode ser protegido com uma membrana de PTFE Revestimentos - Não Recipiente - Incluído, montagem direta entre flanges Gaxetas - Disponíveis em grafite Sensor de ruptura - Elétrico Certificação PED [CE STAMP] - Disponível
