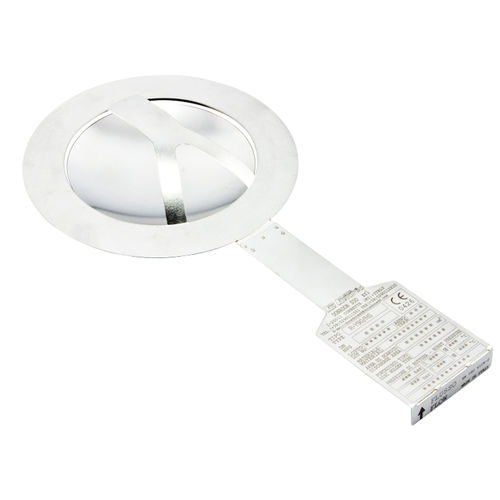

Disco de ruptura invertido Y90

de compressãoem aço inoxidável

O disco de ruptura DonadonSDD tipo Y90 obtido com a tecnologia NS Nanoscored é um disco de compressão ou inverso micro-gravado ao longo da circunferência. A bombagem do disco convexo só é modificada pela pressão de funcionamento ao atingir a pressão de inversão. Isto permite ao dispositivo operar com relações entre a pressão de funcionamento e a pressão de ruptura até 95% e resistir a milhares de ciclos sem prejudicar a fiabilidade. No momento da inversão a abertura do disco ocorre em poucos milésimos de segundo ao longo da linha de gravação, evitando a formação de fragmentos e com abertura total. O disco tipo Y90 sofre menos as alterações de temperatura em relação aos discos convencionais, como consequência, se revela particularmente adequado para aplicações que preveem amplas oscilações de temperatura. Particularmente indicado para o funcionamento apenas com gases ou líquidos (com adequada presença de uma almofada de gás) e para isolar as válvulas de segurança. A ampla disponibilidade de materiais e a consistência das espessuras usadas permitem ao disco tipo Y90 uma elevada resistência à corrosão; uma maior proteção pode ser obtida através do revestimento em PTFE aplicável no lado do processo. Não requer suporte para o vácuo. Temperatura de funcionamento - De - 196 °C a 600 °C Margem operativa - 90% - Capaz de alcançar o limiar de 95% de acordo com as condições de serviço Fragmentação - Não Uso sob válvula - Sim Resistência à corrosão - Ótima Revestimentos - Sim Recipiente - HR/A, HR/P, HR/F, HTC Sensor de ruptura - Elétrico, Magnético, Indutivo, Ótico Certificação PED [CE STAMP] - Disponível Certificação ATEX EX II 2 GD - Disponível
