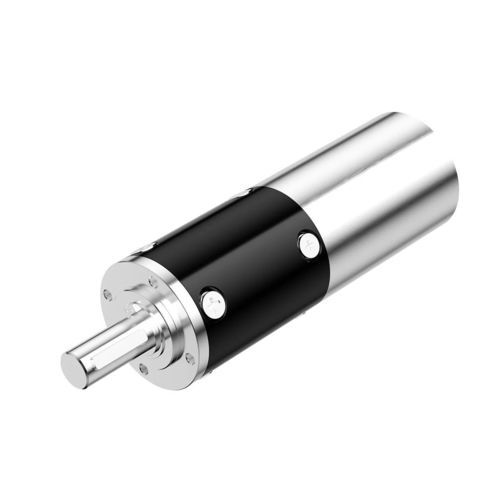

Motorredutor CC QJS42

planetáriocoaxialde eixo maciço

Detalhes do produto
O motor redutor planetário QJS 42 mm todo metal é projetado para sistemas de acionamento que exigem alta densidade de torque, estabilidade estrutural e desempenho de transmissão confiável. Diâmetro externo: 42 mm; torque momentâneo até 180 kgf·cm; torque contínuo até 120 kgf·cm.

Principais características

• Torque momentâneo até 180 kgf·cm
• Estrutura planetária todo metal de 42 mm
• Eixo de saída em aço inox com rolamento de esferas para saída estável
• Engrenagens usinadas em metal e carcaça metálica
• Faixa de temperatura de operação: -30°C a +100°C
• Humidade de operação: 20%–85% UR
• Personalização de projeto e fabricação disponível

Parâmetros técnicos
Série do modelo: QJS
Diâmetro externo: 42 mm
Estágios de engrenagem: 1 / 2 / 3 / 4
Relações de redução: 1 estágio: 3.7, 5.2; 2 estágios: 13.7, 20.35, 27; 3 estágios: 50, 71, 100, 140; 4 estágios: 187, 263, 370, 520
Comprimento da engrenagem (mm): 1 estágio: 31.6; 2 estágios: 42.5; 3 estágios: 53.4; 4 estágios: 46.3
Torque contínuo máximo admissível (kgf·cm): 1 estágio: 10; 2 estágios: 50; 3 estágios: 100; 4 estágios: 120
Torque momentâneo máximo admissível (kgf·cm): 1 estágio: 15; 2 estágios: 75; 3 estágios: 150; 4 estágios: 180
Eficiência (%): 1 estágio: 90; 2 estágios: 81; 3 estágios: 73; 4 estágios: 65
Comprimento do motor: depende do motor especificado
Tipo de caixa: estrutura planetária (todo metal)
Material do eixo de saída: aço inoxidável
Rolamento do eixo de saída: rolamento de esferas
Material das engrenagens: engrenagens metálicas usinadas
Material da carcaça: metal
Humidade de operação: 20%–85% UR
Temperatura de operação: -30°C–+100°C
SKU: QJS42

Aplicações típicas

• Robótica industrial e juntas articuladas
• Atuadores de precisão e sistemas de posicionamento
• Atuadores de válvulas e comportas
• Máquinas de embalagem e manuseio de materiais
• Equipamentos de automação que exigem acionamentos compactos de alto torque
