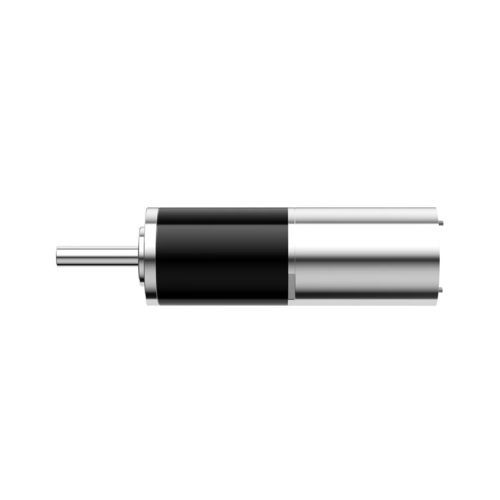

Motorredutor CC QJS28

planetáriocoaxialde simples estágio

Visão geral do produto
O motor redutor planetário QJS 28 mm todo metal foi projetado para sistemas de acionamento compactos que exigem maior capacidade de torque e robustez mecânica. Diâmetro exterior 28 mm, torque momentâneo até 90 kgf·cm e torque contínuo máximo até 60 kgf·cm dependendo da configuração.

Principais características

• Torque momentâneo até 90 kgf·cm
• Diâmetro exterior 28 mm
• Estrutura planetária para transmissão compacta e de alto torque
• Engrenagens usinadas em metal e caixa metálica
• Eixo de saída em aço inoxidável com rolamentos de esferas
• Disponível em 1–4 estágios e múltiplas relações de redução
• Personalização disponível (projeto e fabricação)

Parâmetros (tabela)
Modelo: QJS 28mm
Estágios de engrenagem: 1 | 2 | 3 | 4
Relações de redução: 4, 6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Comprimento da engrenagem (mm): 21.3 | 29.8 | 38.3 | 46.3
Torque contínuo máximo admissível (kgf·cm): 7.5 | 30 | 50 | 60
Torque momentâneo máximo admissível (kgf·cm): 11 | 45 | 75 | 90
Eficiência (%): 90 | 81 | 73 | 65
Comprimento do motor: depende do motor especificado
Diâmetro exterior: 28 mm
Tipo de caixa: Estrutura planetária
Material do eixo de saída: Aço inoxidável
Tipo de rolamento do eixo de saída: Rolamentos de esferas
Material das engrenagens: Engrenagens usinadas em metal
Material da caixa: Metal
Umidade de operação: 20%–85% RH
Temperatura de operação: -30°C–+100°C
Personalização: personalização de projeto e fabricação disponível

Especificações técnicas

• Família de modelos: QJS
• Diâmetro exterior: 28 mm
• Tipo de caixa: Estrutura planetária
• Material das engrenagens: Metal usinado
• Material da caixa: Metal
• Eixo de saída: Aço inoxidável com rolamentos de esferas
• Estágios disponíveis: 1, 2, 3, 4
• Relações disponíveis: 4, 6, 16, 24, 36, 64, 96, 144, 216, 256, 384, 576, 864, 1296
• Comprimentos de engrenagem (mm): 21.3 / 29.8 / 38.3 / 46.3 (por estágio)
• Torque contínuo máx.: até 60 kgf·cm (dependendo da configuração)
• Torque momentâneo máx.: até 90 kgf·cm (dependendo da configuração)
• Faixa de eficiência: 65%–90% dependendo do estágio
• Comprimento do motor: depende do motor especificado
• Umidade de operação: 20%–85% RH
• Temperatura de operação: -30°C a +100°C
• Personalização: personalização de projeto e fabricação disponível
