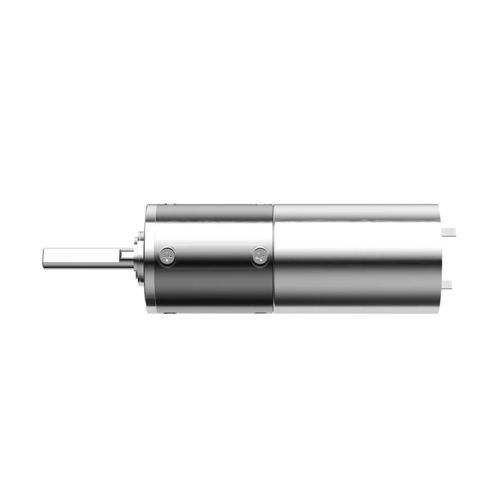

Motorredutor CC QJS20

planetáriocoaxial0,2–0,5 Nm

Visão geral do produto
O motor redutor planetário QJS de 20 mm (Modelo: QJS20) é uma solução compacta de caixa planetária projetada para aplicações que exigem alta densidade de torque em um pacote com diâmetro externo de 20 mm. Disponível em configurações de 1 a 4 estágios, fornece faixas de torque contínuo e de pico dependentes do estágio, com engrenagens usinadas e eixo de saída em aço inox para transmissão mecânica confiável em sistemas robóticos industriais e móveis.

Principais características

• Plataforma compacta de transmissão com 20 mm de diâmetro externo
• Opções de estágios: 1–4 para ajuste da relação de redução
• Torque momentâneo até 6,5 kgf·cm (dependendo do estágio)
• Engrenagens totalmente metálicas usinadas, caixa metálica e eixo de saída em aço inox com rolamentos de esferas
• Faixa de temperatura de operação: -25°C a +100°C e umidade 20%–85% RH
• Personalização disponível (projeto & fabricação)

Parâmetros
Modelo: QJS20
Estágios de engrenagem: 1 | 2 | 3 | 4
Relações de redução: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Comprimento da engrenagem (mm): 20 | 22.8 | 25.6 | 28.1
Torque contínuo admissível (kgf·cm): 1 | 1.8 | 2.5 | 3.6
Torque momentâneo admissível (kgf·cm): 2 | 2.8 | 4 | 6.5
Eficiência (%): 90 | 81 | 73 | 65
Comprimento do motor: depende do motor especificado
Diâmetro externo: 20 mm
Tipo de caixa: estrutura planetária
Material do eixo de saída: aço inoxidável
Tipo de rolamento do eixo: rolamentos de esferas
Material das engrenagens: engrenagens metálicas usinadas
Material da carcaça: metal
Umidade de operação: 20%–85% RH
Temperatura de operação: -25°C–+100°C
Personalização: projeto & fabricação disponíveis

Aplicações
Projetado para robôs inteligentes, cães robôs, cortadores de grama robóticos e robôs de serviço externos, hardware inteligente e dispositivos smart, robôs de piscina e de limpeza, robôs humanoides e mãos hábeis, assim como equipamentos médicos e de precisão que exigem redução compacta com alta capacidade de torque.

Especificações técnicas

• Modelo: QJS20
• Diâmetro externo: 20 mm
• Tipo de caixa: estrutura planetária todo metal
• Estágios disponíveis: 1 a 4
• Relações de redução: de 4.6 até 1296 dependendo dos estágios
• Comprimentos das engrenagens (mm): 20 / 22.8 / 25.6 / 28.1
• Torque contínuo máx: 1–3.6 kgf·cm (dependendo do estágio)
• Torque momentâneo máx: 2–6.5 kgf·cm (dependendo do estágio)
• Faixa de eficiência: 65%–90% (dependendo do estágio)
• Eixo de saída: aço inox com rolamentos de esferas
• Material das engrenagens: engrenagens metálicas usinadas
• Carcaça: metal
• Umidade de operação: 20%–85% RH
• Temperatura de operação: -25°C a +100°C
• Personalização: projeto & fabricação disponíveis
