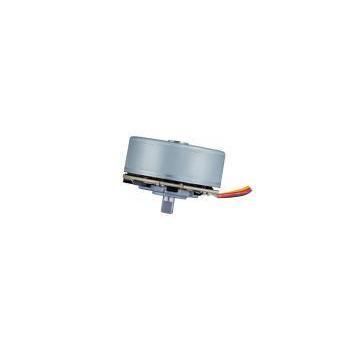

Motor sem escovas RB-4817-CE

BLDC12 V24 V

Visão geral do produto
O RB-4817-CE é um motor DC sem escovas (BLDC) de rotor externo plano de 48 mm, projetado para equipamentos compactos que exigem alta densidade de torque em espaço axial limitado. A espessura do corpo é de aproximadamente 18 mm. Aplicações típicas: caixas eletrônicos, máquinas de venda automática, impressoras de escritório, trituradores, projetores, ventiladores e módulos compactos de automação.

Pontos chave para compradores de engenharia

• Categoria do produto: Motor BLDC de rotor externo (plano)
• Modelo: RB-4817-CE / RB-4817
• Fabricante: KWC Motor
• Benefício principal: alta densidade de torque em pacote de perfil baixo
• Customizações comuns: eixo, fiação, conector, montagem, enrolamento e parâmetros elétricos

Especificações

• Diâmetro externo: classe 48 mm
• Espessura do corpo: aprox. 18 mm
• Opções de tensão: personalizável (comum 12 V–24 V)
• Torque de bloqueio: até 11 kg·cm (depende do enrolamento e das condições operacionais)

Customização e notas de sourcing
A KWC Motor oferece personalização OEM/ODM para tensão, enrolamento, design do eixo, cabos, conectores, interfaces de montagem, metas de velocidade/torque e requisitos de EMC/ruído. Cotação e prazos são confirmados após definição de especificações, quantidade e escopo de customização. Use desenhos do datasheet para confirmar dimensões de montagem e detalhes do eixo antes da amostragem.

Aplicações alvo e integração de projeto

• Caixas eletrônicos & máquinas de venda: configuração externa plana reduz a altura axial e fornece torque utilizável para mecanismos de dispensação e transporte intermitentes
• Impressoras, trituradores & automação de escritório: adequado para módulos de alimentação de papel, corte e acionamentos compactos que exigem balanceamento entre torque e espaço
• Ventiladores & projetores: solução de motor compacta para sopradores e conjuntos ópticos

Notas de seleção de engenharia

• Confirmar tensão de alimentação e configuração do enrolamento para o ponto de operação velocidade/torque desejado
• Verificar ciclo de trabalho e ambiente térmico para operação contínua permitida
• Confirmar comprimento do eixo, interface de montagem e roteamento de cabos com desenhos
• Especificar metas de ruído e EMC se forem críticas para a aplicação

Comparação com motores cilíndricos típicos

• Espaço de instalação: o corpo plano de 18 mm reduz a altura axial em comparação com muitas soluções de rotor interno
• Densidade de torque: construção de rotor externo permite maior torque para um diâmetro dado
• Integração: integração em altura facilitada, mas verificar folga axial e requisitos de suporte/rolamento

Perguntas frequentes de compra

• P: RB-4817-CE é adequado para módulo de caixa eletrônico ou vending? R: Sim. Confirme a seleção final com o perfil de carga, ciclo de trabalho e desenhos de instalação.
• P: Tensão ou eixo podem ser personalizados? R: Sim. Tensão, enrolamento, eixo, fiação, conector e montagem podem ser personalizados para projetos OEM/ODM.
• P: Haverá datasheets e desenhos disponíveis? R: Sim. PDFs de especificações e desenhos são fornecidos para confirmar dimensões e desempenho antes da amostragem.

Especificações técnicas (resumo)

• Modelo: RB-4817-CE
• Tipo: BLDC de rotor externo plano
• Diâmetro externo: ~48 mm
• Espessura do corpo: ~18 mm
• Tensão: personalizável (tip. 12–24 V)
• Torque de bloqueio: até 11 kg·cm (dependendo de enrolamento e carga)
• Customizações: eixo, fiação, conector, montagem, enrolamento, velocidade, torque, metas EMC/ruído
