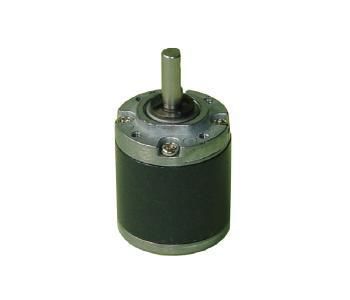

Microrredutor planetário RP22

coaxialde eixo maciço0–0,1 Nm

Visão geral do produto
O RP22 é um redutor / motorredutor planetário de 22 mm projetado para cortinas motorizadas, instrumentos médicos de precisão e equipamentos de automação. Utiliza engrenagens de metal em pó e uma estrutura de suporte de rolamentos otimizada para maior resistência a cargas radiais/axiais e estabilidade em operação contínua. Diâmetro externo: 22 mm; diâmetro do eixo: 4 mm; capacidade de press‑fit no eixo até 50 N.

Pontos-chave para compradores técnicos

• Categoria do produto: Motores e redutores planetários
• Família de produto: Motorredutor / redutor planetário
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: cortinas motorizadas, fechaduras inteligentes, dispositivos médicos de precisão, automação

Sinais de especificação

• Diâmetro: 22 mm
• Diâmetro do eixo: 4 mm

Personalização e notas de sourcing
A KWC Motor oferece personalização OEM/ODM para tensão, velocidade, torque, configuração do eixo, cabo/conector, integração do redutor, opções de controlo e metas de ruído/EMC. O preço final é cotado após confirmação de aplicação, especificações, quantidade e requisitos de personalização.

Aplicações principais & soluções

• Casa inteligente & cortinas motorizadas: Projetado para persianas motorizadas, motores tubulares e fechaduras automáticas. A construção com engrenagens de metal em pó favorece operação silenciosa e suporta esforços de tração durante subida/descida.
• Dispositivos médicos & automação: Adequado para bombas de infusão de precisão, instrumentos cirúrgicos e braços robóticos compactos. Capacidade de carga axial (máx. 6 N) adequada para acionamentos de fuso e aplicações de atuador linear pequeno.

Especificações técnicas do redutor RP22
Fonte de dados: folha técnica KWC RP22. Compatível com motores DC série 22 mm, com escovas ou sem escovas.
Relação de redução | Estágios | Comprimento L (mm) | Torque nominal | Torque máximo momentâneo | Eficiência
1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90%
1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81%
1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66%

Parâmetros mecânicos
Diâmetro exterior do redutor: 22 mm. Diâmetro do eixo: 4 mm. Carga radial máxima no eixo de saída: 8 N. Carga axial máxima: 6 N. Força máxima de press‑fit: 50 N.

Por que escolher o redutor planetário KWC RP22?

• Engrenagens de metal em pó e suporte de rolamentos otimizado para melhor resistência a impactos e capacidade de press‑fit até 50 N.
• Personalização flexível para motores 22 mm (ex. RS‑2230) com ou sem escovas; opções de eixo: D, roscado ou canelado; graxas opcionais para ambientes de baixa (‑15°C) ou alta (+80°C) temperatura.
• Montagem de precisão com folga radial controlada ≤ 0.08 mm; conforme RoHS / REACH.

Notas de compra
Velocidade máxima de entrada do motor recomendada: manter abaixo de 8.000 rpm para evitar desgaste acelerado do lubrificante e dos dentes. Aplicações de maior velocidade podem necessitar de soluções de lubrificação personalizadas.

Características / especificações técnicas

• Modelo: RP22
• Diâmetro exterior: 22 mm
• Diâmetro do eixo: 4 mm
• Relações de redução disponíveis: 1/4 a 1/509 em 1 a 4 estágios
• Comprimento L por estágio: 1‑estágio 14.4 ±0.5 mm; 2‑estágios 17.9 ±0.5 mm; 3‑estágios 21.4 ±0.5 mm; 4‑estágios 24.9 ±0.5 mm
• Torque nominal por grupo: 0.03 N·m; 0.12 N·m; 0.24 N·m; 0.30 N·m
• Torque máximo momentâneo por grupo: 0.09 N·m; 0.36 N·m; 0.72 N·m; 0.90 N·m
• Eficiência por grupo: 90%; 81%; 73%; 66%
• Carga radial máxima: 8 N
• Carga axial máxima: 6 N
• Força máxima de press‑fit: 50 N
• Material: engrenagens de metal em pó
• Compatibilidade: projetado para motores DC Φ22 com ou sem escovas
• Opções de eixo: D, roscado, canelado
• Opções de graxa ambiental: baixa temp. (‑15°C) / alta temp. (+80°C)
• Folga radial: ≤ 0.08 mm
• Conformidade: RoHS / REACH
