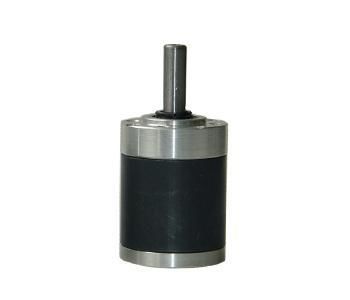

Microrredutor planetário RP28

coaxialde eixo maciçocom eixo chavetado

Visão geral do produto
RP28 é um redutor / motorredutor planetário de 28 mm projetado para aplicações industriais e de precisão, como válvulas elétricas de alta carga, atuadores robóticos e equipamentos médicos. O redutor tem diâmetro exterior de 28 mm, saída suportada por rolamentos de esfera e várias faixas de relação. Torque nominal até 1,0 N·m e picos momentâneos até 3,0 N·m.

Fatos chave para compradores técnicos

• Categoria de produto: Motores redutores e redutores planetários
• Família de motor: Motor redutor / redutor planetário
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: válvulas elétricas de alta carga, braços robóticos, equipamento médico

Aplicações principais e soluções

• Automação industrial & válvulas elétricas: Adequado para válvulas de controlo de fluido, atuadores de comportas e máquinas de venda automática. A saída com rolamentos de esferas assegura transmissão estável sob ciclos frequentes de arranque/paragem e elevadas cargas laterais; torque nominal até 1,0 N·m.
• Robótica & movimento de precisão: Utilizado em acionamentos de cubos de rodas de robôs de inspeção, bombas peristálticas médicas e displays rotativos publicitários. Suporta picos de torque momentâneos até 3,0 N·m para proteger o equipamento em situações de sobrecarga.

Especificações técnicas do redutor RP28
Relação | Estágios | Comprimento L (mm) | Torque nominal | Torque máximo momentâneo | Eficiência
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

Parâmetros mecânicos

• Diâmetro exterior do redutor: 28 mm
• Diâmetro do eixo: 6 mm (D-flat 5,5 mm)
• Eixo de saída suportado por rolamentos de esfera
• Carga radial máxima: 50 N
• Carga axial máxima: 30 N

Personalização e notas de sourcing

• Personalização OEM/ODM disponível para tensão, velocidade, torque, desenho do eixo, cabo/conector, integração de caixa de velocidades e requisitos de controlo
• Compatível com motores série 28 mm (ex.: RS-385/395) em versões com escovas ou brushless
• Opções de eixo de saída: eixo de 6 mm com chaveta, rosca ou perfil dupla-plana; comprimento e características personalizáveis
• Suporta torque momentâneo até 3,0 N·m para aplicações com elevado torque de arranque

Características de projeto

• Rolamentos de esferas: maior capacidade de carga radial e axial comparado com casquilhos
• Engrenagens em metal em pó: material de alta densidade com resistência ao desgaste e impacto
• Validação de ajuste por prensa: centro do eixo validado para forças de prensa até 60 N
• Conformidade: RoHS / REACH

Características / resumo técnico

• Modelo / série: RP28
• Diâmetro exterior: 28 mm
• Diâmetro do eixo: 6 mm (D-flat 5,5 mm)
• Faixas de relação disponíveis: 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Estágios: 1, 2, 3, 4
• Comprimentos L (mm): 23.3 ±0.5, 29.0 ±0.5, 34.7 ±0.5, 40.4 ±0.5
• Torque nominal: 0.1 N·m (1 estágio) a 1.0 N·m (4 estágios)
• Torque máximo momentâneo: até 3.0 N·m
• Eficiência por estágio: 90%, 81%, 73.9%, 66%
• Carga radial máxima: 50 N
• Carga axial máxima: 30 N
• Tipo de rolamento: rolamentos de esferas (padrão)
• Materiais / características: engrenagens em metal em pó, centro do eixo validado para montagem por prensa
