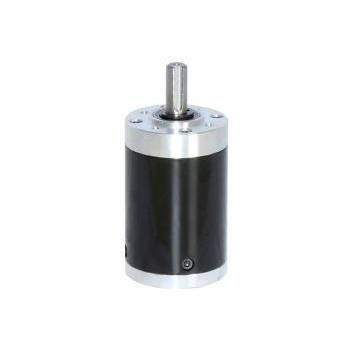

Redutor planetário RP48

coaxialde eixo maciço10–20 Nm

Visão geral do produto
O RP48 é uma caixa de engrenagens/motorredutor planetário de 48 mm projetada para acionamentos industriais de alta carga, guinchos e chassis robóticos. A saída com rolamentos de esferas suporta cargas radiais até 200 N. Relações de redução disponíveis de 1:4,44 a 1:2510 em 1 a 5 estágios. Torque nominal até 20 N·m e torque pico momentâneo até 60 N·m.

Pontos-chave para compradores de engenharia

• Categoria de produto: Planetary Gear Motors & Gearboxes
• Família: Planetary Gear Motor / Gearbox
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicações típicas: acionamentos industriais, guinchos, chassis robóticos

Sinais de especificação

• Diâmetro: 48 mm
• Diâmetro do eixo: 10 mm (eixo em D)
• Carga radial máxima: 200 N
• Carga axial máxima: 100 N

Aplicações principais e soluções

• Chassis robóticos e plataformas móveis: adequado para robôs de inspeção sobre esteiras, chassis AGV de grande carga e módulos de exoesqueleto acionados. Fornece 20 N·m de torque contínuo em configurações de vários estágios.
• Elevação industrial e guinchos: adequado para guinchos elétricos compactos, elevadores e sistemas de rastreamento solar; a saída com rolamentos de esferas suporta forças radiais de tração até 200 N.

Especificações técnicas RP48 (tabela)
Relação | Estágios | Comprimento L (mm) | Torque nominal | Torque pico momentâneo | Eficiência
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Parâmetros mecânicos
Diâmetro externo do redutor: 48 mm. Diâmetro do eixo: 10 mm (eixo em D). Eixo de saída suportado por rolamentos de esferas. Carga radial máxima: 200 N. Carga axial máxima: 100 N. Força máxima de inserção: 150 N. Folga radial ≤ 0,06 mm.

Personalização e notas de fabricação

• Suporta personalização OEM/ODM para tensão, velocidade, torque, desenho do eixo (entalhe ou chaveta), cablagem/conectores, integração do redutor, controlo e lubrificação (ex.: graxa EP).
• Compatível com motores de 48 mm, 50 mm ou mais potentes (ex.: série 50707).
• Montagem de precisão com folga radial controlada ≤ 0,06 mm; saída com rolamentos para vida útil melhorada sob cargas laterais.

Característica / especificações técnicas

• Modelo: RP48
• Diâmetro externo: 48 mm
• Diâmetro do eixo: 10 mm (eixo em D)
• Tipo de rolamento: rolamentos de esferas (eixo de saída)
• Carga radial máxima: 200 N
• Carga axial máxima: 100 N
• Força máxima de inserção: 150 N
• Torque nominal: até 20 N·m
• Torque pico momentâneo: até 60 N·m
• Faixa de relação: 1:4,44 a 1:2510 (1 a 5 estágios)
• Estágios e comprimentos típicos: 1 estágio 37,8 ±0,5 mm; 2 estágios 48,4 ±0,5 mm; 3 estágios 58,8 ±0,5 mm; 4 estágios 71,2 ±0,5 mm; 5 estágios 81,6 ±0,5 mm
• Eficiência por estágio exemplo: 1 estágio ~90%; 2 estágios ~81%; 3 estágios ~73%; 4 estágios ~66%; 5 estágios ~59%
