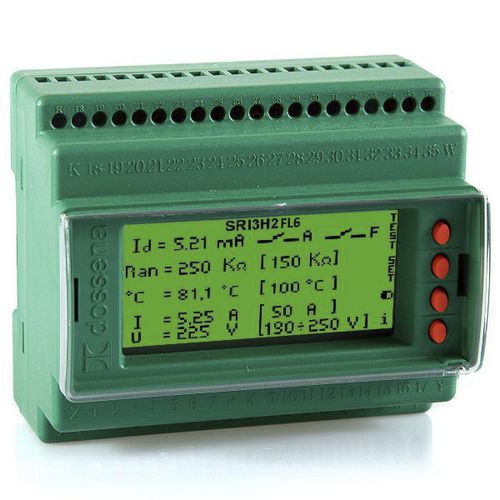

Dispositivo supervisor de isolamento para aplicações médicas SRI3/H2FL6

para rede CApara sistema trifásicopara rede de BT

SRI3/H2FL6 - Localizador de falhas 6 partidas - 6 módulos Din Correu: 50 KΩ ÷ 1MΩ Desenvolvido para ambientes médico-hospitalares, o controlador de isolamento SRI3/H2FL6RS485 permite monitorar continuamente o estado de redes de BT com neutro isolado da terra (sistemas IT-M). O controlador é capaz de detectar defeitos de isolamento devido ao componente resistivo mesmo na presença de tensões CC parasitas. O instrumento sinaliza a primeira falta à terra no display indicando tanto o valor em KΩ da fuga quanto a corrente máxima de falta que pode fluir através da própria fuga resistiva. O dispositivo também é capaz de monitorar a temperatura do transformador de isolamento, sobrecarga de corrente e sobre/subtensão. Todos os alarmes detectados pelo controlador de isolamento são sinalizados visualmente no display e visual/acusticamente no painel de repetição remota PSR3 apropriado. A localização da falha ocorre através de toróides modelo TD15 instalados um para cada partida a ser verificada. Quando surge uma falha de isolamento, o SRI3/H2FL6 inicia um procedimento de busca, ao final do qual sinaliza no display qual start-up possui uma falha de isolamento. SRI3/H2FL6RS485 pode ser equipado com no máximo 6 toróides modelo TD15 (toróide dividido de 15 mm de diâmetro).
