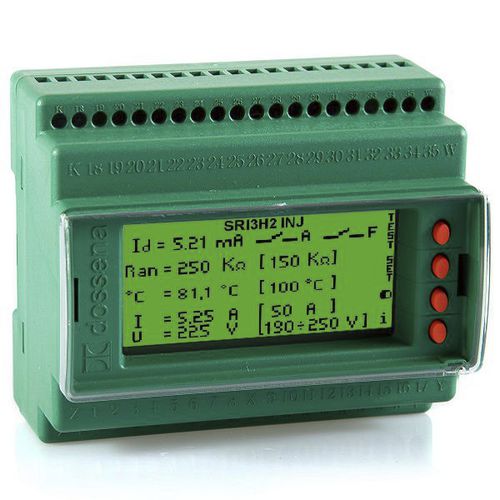

Dispositivo supervisor de isolamento para aplicações médicas SRI3/H2 INJ

para rede CApara sistema trifásicopara rede de BT

SRI3/H2 INJ - Localizador de falhas – Injetor - 6 módulos Din Correu: 50 KΩ ÷ 1 MΩ Desenvolvido para ambientes médico-hospitalares, o controlador de isolamento SRI3H2INJ permite monitorizar continuamente o estado de redes de BT com neutro isolado da terra (sistemas IT-M). O instrumento sinaliza a primeira falta à terra no display indicando tanto o valor em KΩ da fuga quanto a corrente máxima de falta que pode fluir através da própria fuga resistiva. O dispositivo também é capaz de monitorar a temperatura do transformador de isolamento, sobrecarga de corrente e sobre/subtensão. Todos os alarmes detectados pelo controlador são sinalizados visualmente no display e visual/acusticamente no painel de repetição remota PSR3 apropriado A medição da resistência de isolamento é realizada aplicando uma tensão alternada com amplitude inferior a 24Vp-p em frequência variável autoadaptável (de acordo com IEC 61557-8). Para realizar o procedimento de localização de falhas, o SRI3/H2INJ deve ser combinado com a expansão H2FL12RS485 ou H2FL18RS485. A localização é possível graças aos toróides especiais da série FL (um para cada partida a ser controlada). Quando ocorrer a falta do sinal de isolação, o injetor poderá iniciar o procedimento de detecção de falhas, ao final do qual será indicado no display da expansão (série H2FL12 ou H2FL18) em que se inicia há perda de isolação. Pode ser conectado a um sistema de supervisão ou ao nosso sistema de monitoramento EVO LCD. O controlador pode ser instalado com no máximo 4 painéis de sinalização remota da série PSR3 (sinalização óptica/acústica)
