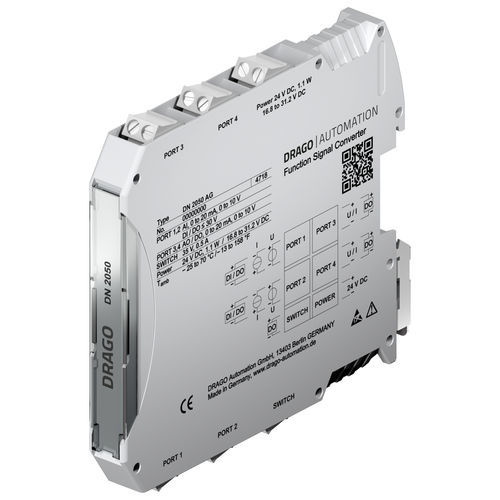

Conversor analógico DN 2050 AG

digitalde sinaldistribuidor

O conversor de sinal funcional com 4 portas de E/S e uma saída de comutação é utilizado para aquisição, conversão e isolamento galvânico de sinais standard de 0/4 a 20 mA, 0/2 a 10 V e sinais de E/S binários. Porta 1,2: - configurável como AI, DI ou DO (coletor aberto) Porta 3,4: - configurável como AO ou DO (saída lógica ativa) Comutador: - saída de comutação A configuração é efectuada com o software para PC DRAGOset na interface de programação no painel frontal. Estão disponíveis numerosas funções, tais como divisor de sinal, amplificador de isolamento de recorte, amplificador de isolamento inverso, amplificador de isolamento de gama dividida, comparador de sinal, separador MIN/MAX, amplificador de isolamento de 2 canais, distribuidor de sinal, amplificador de comutação, unidade de alarme de limite, somador/subtrator e muito mais. Todas as portas de E/S estão totalmente isoladas e protegidas contra sobretensão, curto-circuito e polaridade inversa. Funcionamento As portas de E/S, bem como uma saída de comutação adicional, podem ser combinadas conforme necessário, utilizando a tecnologia de portas cruzadas da DRAGO para implementar várias funções de dispositivos. Configuração com o software DRAGOset O conversor de sinal de função é configurado com o software para PC DRAGOset e a interface de programação DZU 1201 (ver acessórios) na tomada de programação frontal. A configuração pode ser efectuada com ou sem alimentação eléctrica.
