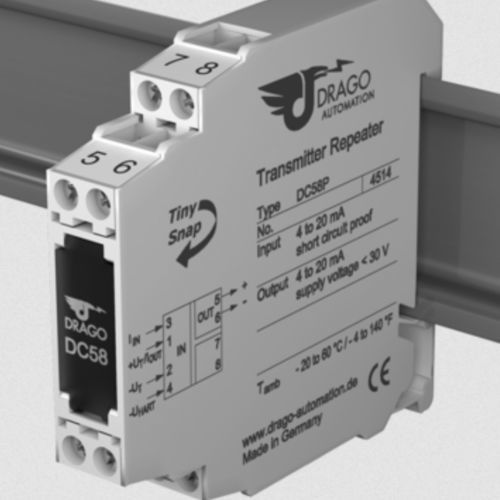

Repetidor de comunicação DC 58 P

de correnteisolado

O Repetidor de Transmissor Passivo DC 58 é utilizado para alimentação de transmissores de 2 fios e isolamento de sinais padrão de 4 a 20 mA. Design optimizado em termos de custos Separação económica para aplicações standard Apenas 60 mm de profundidade de instalação, 11,2 mm de largura Pode ser instalado em caixas de terminais standard económicas Isolamento galvânico na entrada e na saída Proteção contra medições erradas devido a tensões parasitas ou loops de terra Separação de proteção de acordo com a norma EN 61140 Protege o pessoal de serviço e os dispositivos a jusante contra tensões inadmissivelmente elevadas Não necessita de alimentação eléctrica Poupança de custos, uma vez que a cablagem é reduzida e as influências de linha são omitidas 5 anos de garantia Os defeitos que ocorram no prazo de 5 anos a partir da data de entrega serão reparados gratuitamente nas nossas instalações (transporte e seguro pagos pelo remetente) A alimentação de 24 V do sistema de controlo é transferida para o transmissor de 2 fios com baixa queda de tensão. A corrente de circuito do transmissor está disponível com isolamento galvânico na saída do DC58. Adicionalmente, a entrada de medição aceita sinais activos de 4 a 20 mA de transmissores de 4 fios. Para a comunicação com transmissores HART, pode ser utilizada a resistência interna de 250 Ohm no terminal 4. A caixa fina com 11,2 mm de largura poupa espaço significativo na calha DIN. Para proteger tanto o pessoal de manutenção como o equipamento a jusante contra tensões inadmissivelmente elevadas, o DC 58 oferece a Separação de Proteção de acordo com a norma EN 61140. O DC 58 não necessita de uma fonte de alimentação adicional, uma vez que a alimentação auxiliar é obtida a partir do circuito de corrente sem o distorcer. Isto não só poupa custos durante a instalação, como também aumenta a fiabilidade.
