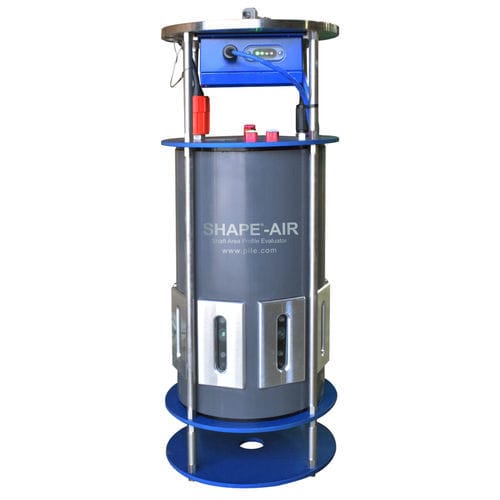

Medidor de forma SHAPE®

de diâmetrode volumede alinhamento

Os poços perfurados raramente são cilindros ideais, e as irregularidades podem afetar a capacidade, a durabilidade e o desempenho. O SHAPE® é um dispositivo de ensaio de garantia de qualidade e com boa relação custo-benefício, utilizado em fundações profundas, tais como poços perfurados, estacas perfuradas, paredes de lodo e outras, para garantir que as intenções de projeto sejam cumpridas. O SHAPE® dispõe de oito sinais ultrassónicos para analisar as paredes laterais de uma escavação, proporcionando uma avaliação rápida e económica da verticalidade, do raio, da forma e do volume do furo, antes da colocação do betão em condições húmidas. O SHAPE® oferece: • Ligação rápida à barra Kelly ou pode ser utilizado com um sistema de guincho opcional • Dispositivo ultrassónico multicanal para analisar o estado das paredes laterais de poços perfurados com betão vertido em condições húmidas • Aquisição de dados sem fios a uma taxa de aproximadamente uma (1) varredura por segundo • Oito (8) canais analisados simultaneamente e pulso de calibração integrado para melhorar a precisão • Eficaz em água, polímeros e lamas minerais • Tecnologia remota Sitelink® • Alimentado a bateria, o SHAPE apresenta uma velocidade de avanço da haste de perfuração de aproximadamente um (1) pé por segundo (300 mm/s), oferecendo vistas do perfil a 360˚, em 2D e 3D. Dados do SHAPE® O software SHAPE® gera relatórios com base nos dados recolhidos durante os testes. O software permite aos utilizadores visualizar ou editar os dados recolhidos com as seguintes funcionalidades: • Editar Arestas – selecionar arestas para o processo de ajuste circular • Pressão – visualizar como a pressão aumentou durante a descida e diminuiu durante a subida • Dados do Sensor – visualizar os impulsos medidos
