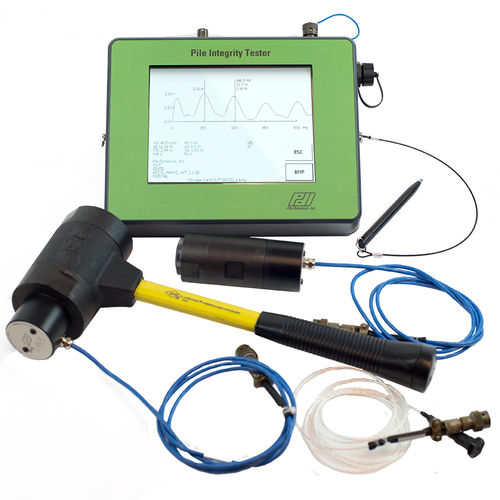

Testador de propagação de fissuras PIT

de vibraçõesde impactode integridade

O Testador de Integridade de Estacas (PIT-Q) avalia a integridade estrutural de poços perfurados/estacas perfuradas, estacas ACIP/CFA e de deslocamento perfuradas, estacas de betão ou de madeira cravadas e tubos preenchidos com betão. O PIT-Q realiza análises não destrutivas de fundações baseadas na equação das ondas, conhecidas como Ensaios de Integridade por Impacto de Baixa Deformação ou Ensaios Dinâmicos de Baixa Deformação, garantindo que uma estaca ou poço não apresenta fissuras nem vazios significativos. O PIT-Q está em conformidade com a norma ASTM D5882 e outros códigos, especificações e normas. O PIT-Q é operado por uma única pessoa e os dados obtidos podem revelar defeitos potencialmente perigosos, tais como: • Fissuras graves • Estreitamento • Inclusões de solo ou vazios O PIT também pode ser utilizado para testar estacas integradas na estrutura, tais como as que suportam pontes ou torres existentes, e pode avaliar o seu comprimento. Com o PIT, qualquer tipo de ensaio é realizado rapidamente, tornando potencialmente possível testar todas as estacas num estaleiro sem necessidade de planeamento prévio. O ensaio PIT O ensaio PIT consiste em fixar um ou dois acelerómetros a uma fundação e utilizar um martelo manual para impactar o topo da estaca. O PIT recolhe os dados de aceleração e apresenta curvas que revelam quaisquer alterações significativas numa secção transversal que possam existir ao longo do fuste. O impacto do martelo gera uma onda de tensão que se propaga ao longo da fundação e reflete de volta para cima. O acelerómetro recolhe dados que revelam o padrão de propagação e reflexão da onda. As estacas sem defeitos apresentam normalmente uma reflexão a partir da base da estaca no momento esperado, o que corresponde ao comprimento da estaca. Se existir um defeito ao longo do fuste,
