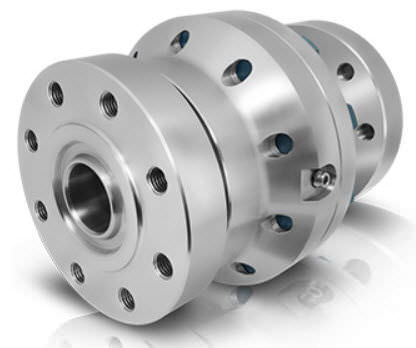

Conexão hidráulica HPI series

flangeadaconvencionalgiratória

Visão geral
A linha HPI (High Pressure Inline) da DSTI fornece swivels de fluido inline para drape hoses de moon pool, sistemas de Managed Pressure Drilling (MPD) e sistemas Direct Acting Tensioner (DAT). A gama HPI oferece projetos padronizados e tecnologia de vedação comprovada em campo para aplicações críticas offshore e de perfuração, adotada por OEMs, operadores e contratantes.

Aplicações dos swivels HPI

• Mangueiras Choke & Kill
• Mangueiras Booster
• Mangueiras hidráulicas
• Mangueiras de lama (Mud)
• Mangueiras para Managed Pressure Drilling (MPD)
• Mangueiras para Direct Acting Tensioner (DAT)

Configurações (seleção de modelos HPI padrão)
Moon Pool Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
Choke / Kill | HPI-11540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 1
Choke / Kill | HPI-11540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 1
Choke / Kill | HPI-11541-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154, NO. 6 CLAMP | BSL 3
Choke / Kill | HPI-25540-FX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Flange | API 6A, TYPE 6BX, 3-1/16" 15 KSI, BX154 | BSL 3
Choke / Kill | HPI-25540-HX1504 | 3-1/16" | 15 KSI [103.4 MPa] | Hub | API 16A, TYPE 16BX, 3-1/16" 15 KSI, BX154 | BSL 3
Hydraulic | HPI-09210-FX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS, 2-1/16" 5 KSI, BX152 | BSL 1
Hydraulic | HPI-09210-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
Hydraulic | HPI-11410-FX1004 | 3-1/16" | 10 KSI [68.9 MPa] | Flange | API 6A, TYPE 6BX 3-1/16" 10 KSI, BX154 | BSL 1
Hydraulic | HPI-11411-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 1
Hydraulic | HPI-11412-HX1003 | 2-9/16" | 10 KSI [68.9 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 10 KSI, BX153, NO. 4 CLAMP | BSL 3
Hydraulic | HPI-11411-HX0503 | 2-9/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-9/16" 5 KSI, BX153, NO. 2 CLAMP | BSL 1
Mud / Boost | HPI-13322-FX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Flange | API 17D, TYPE 17SS 3-1/8" 5 KSI, BX154 | BSL 1
Mud / Boost | HPI-13322-HX0505 | 3-1/8" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 3-1/8" 5 KSI, BX154, NO. 4 CLAMP | BSL 1
Mud / Boost | HPI-13320-FX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Flange | API 6A, TYPE 6BX 4-1/16" 10 KSI, BX155 | BSL 1
Mud / Boost | HPI-13320-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 1
Mud / Boost | HPI-13321-HX1006 | 4-1/16" | 7.5 KSI [51.7 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 10 KSI, BX155, NO. 6 CLAMP | BSL 3
Mud / Boost | HPI-13320-HX0506 | 4-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 4-1/16" 5 KSI, BX155, NO. 5 CLAMP | BSL 1

Managed Pressure Drilling (MPD) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type | API 20E BOLTING
MPD | HPI-0903-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 1
MPD | HPI-0913-GR1123 | 2" | 5 KSI [34.5 MPa] | Hub | Grayloc 3GR23 | BSL 3
MPD | HPI-0903-HX1002 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 10K, BX152, NO. 2 CLAMP | BSL 1
MPD | HPI-0903-HX0502 | 2-1/16" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 2-1/16" 5 KSI, BX152, NO. 1 CLAMP | BSL 1
MPD | HPI-1503-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 1
MPD | HPI-1513-GR1562 | 6" | 5 KSI [34.5 MPa] | Hub | Grayloc 6GR62 | BSL 3
MPD | HPI-1503-HX0508 | 6" | 5 KSI [34.5 MPa] | Hub | API 16A, TYPE 16BX 7-1/16" 5K, BX156, NO. 8 CLAMP | BSL 1

Direct Acting Tensioner (DAT) Swivels — table header: Hose Type | Part # | Bore Size | Pressure Rating | End Connection | End Connection Type
DAT | HPI-16210-S01 | 8" | 5 KSI [34.5 MPa] | Flange | 8" ISO 6164 GS Hydro

Fotos & Vídeo
Fornecem-se fotos do produto e um vídeo mostrando os conjuntos HPI, interfaces com drape-hoses e contextos típicos de instalação para referência.

Especificações técnicas

• Pressões de trabalho: até mais de 20.000 PSI
• Diâmetros internos: variando de 2" a 8"+
• Certificações: compatível com ABS & DNV GL
• Normas de projeto: API 6A, API 16A/16C, API 17D onde aplicável
• Projeto exclusivo de baixo torque em pressão de serviço
• Rolamentos plain de grau marítimo para desempenho consistente sob cargas operacionais
• Intervalos estendidos entre manutenção e reconstruções
• Mecanismo de travamento interno para evitar separação eixo/caixa
• Sistema de vedação redundante para máxima disponibilidade
• Manual de manutenção preventiva e reconstrução fornecido
• Múltiplas conexões finais padrão (Flange, Hub, Grayloc) e níveis de parafusamento (BSL 1, BSL 3)
