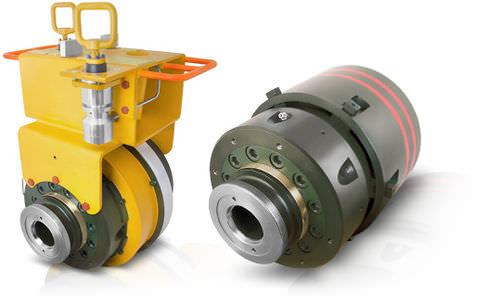

Junta rotativa para óleo

para gáscom múltiplas passagenspara aplicações a altas temperaturas

Visão geral
Os swivels de fluido submarinos DSTI fornecem interfaces rotativas entre equipamentos de flowline e a tubulação, permitindo o posicionamento angular correto durante a instalação e reduzindo momentos de flexão durante a descida e operação. Quase 200 swivels DSTI foram fabricados, qualificados e implantados mundialmente.

Aplicações

• Conexões a cabeças subsea (subsea tree)
• Conexões a manifolds de produção
• Free Standing Hybrid Risers (FSHR)
• Conexões em T em linha
• Conexões de terminação de extremidade de duto (PLET)
• Conexões de manifold de extremidade de duto (PLEM)

Características e pontos de projeto

• Sistemas de vedação metal-a-metal para serviço submarino
• Projetos adequados para aplicações de Alta Temperatura / Alta Pressão (HTHP)
• Operação projetada para ROV
• Projeto de rolamentos especializado para absorver momentos de flexão e cargas
• Soluções de resistência à torção enquanto o swivel está energizado
• Disponível em flange/hub API, Grayloc e outros tipos de conexão
• Variedade de materiais para atender requisitos de projeto
• Soluções completas disponíveis incluindo painéis ROV, hot stabs e passagens bulkhead

Especificações técnicas

• Pressões de trabalho: até 15 000+ PSI
• Profundidades de instalação: até 3 500+ metros
• Diâmetros de passagem: de 2" a 16"+
• Qualificado segundo API 17D, API 6A e requisitos Petrobras
• Capacidade de ensaio: testes de equipamento até 55" (1400 mm) de diâmetro
• Capacidades de carga: momentos de flexão até 3 000 000 ft-lbs (≈4100 kNm)
• Capacidades de tração: até 3 100 000 lbf (≈13 900 kN)
• Tecnologia de vedação metal-a-metal e designs operáveis por ROV para serviço submarino
