Sistema de alinhamento a laser XT920

para eixode rolospara máquina-ferramenta

Visão geral
O sistema de medição geométrica Easy-Laser® XT920 Geometric é uma solução modular para medições geométricas em ambientes industriais. Mede retidão, planaridade, esquadro, paralelismo e nível numa ampla gama de aplicações. O sistema oferece quatro transmissores laser (XT20, XT21, XT22, XT23) e inclui suportes comuns; é expansível para cobrir necessidades futuras.

Escolha o transmissor laser adequado
Com o XT920 pode selecionar XT20, XT21, XT22 ou XT23. O XT22 proporciona maior alcance e óptica mais avançada; a escolha depende do alcance de medição, do diâmetro do feixe e das funcionalidades necessárias para tarefas atuais e futuras.

Um detector, múltiplas aplicações
O detector geométrico XT7 suporta feixes laser estacionários e rotativos, permitindo a adição de transmissores para novas aplicações mantendo o mesmo detector. O detector inclui um grande ecrã frontal para guiar a configuração e a medição, sensor TruePSD 20x20 mm, comunicação Bluetooth e proteção IP66/67.

Adapte o sistema às suas necessidades
O XT920 é fornecido com um conjunto de suportes úteis. Adicione acessórios padrão ou projete suportes personalizados para tarefas específicas. A posição do PSD no XT7 corresponde à da unidade XT70-M, simplificando a combinação de suportes e componentes entre sistemas XT.

Principais pontos fortes

• Alta precisão de medição — transmissores laser de precisão e o detector XT7 fornecem leituras exatas adequadas a tarefas industriais exigentes.
• Suportes versáteis — suportes concebidos para estabilidade, repetibilidade e montagem eficiente.
• Compatibilidade multiplataforma — interfaces com unidades de visualização Easy-Laser e dispositivos iOS/Android para visualização e registo de dados.

Programas de uso comum (exemplos)

• Planaridade básica — Verificar a planaridade de fundações e estruturas usando duas filas de pontos (2–8 pontos por fila). Requer transmissor laser separado.
• Retidão — Medir eixos longos, rolos, diâmetros de rolamentos, bases, carris e estruturas de máquinas. Fornece resultados de alinhamento horizontais e verticais graficamente e numericamente; cálculos Best-fit automáticos. (Requer transmissor XT20 ou XT22.)
• Values – Aplicações estendidas — Suporta a maioria das medições geométricas com unidades e suportes apropriados; útil para instalação completa de máquinas. A interface pode mostrar até quatro unidades e suporta registo automático e notas por ponto de medição.

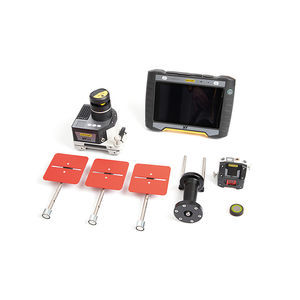

Peças do sistema (exemplos incluídos ou selecionáveis)

• Transmissor laser XT20
• Transmissor laser XT21
• Transmissor laser XT22
• Transmissor laser XT23
• Detector XT7
• Suporte múltiplo para transmissor laser
• Base magnética com cabeça giratória
• Suporte offset
• Barras extensíveis

Um sistema completo contém (itens padrão)

• 1 Detector XT7
• 1 Controlo remoto
• 1 Suporte múltiplo para transmissor XT
• 1 Base magnética com cabeça giratória
• 2 Bases magnéticas
• 2 Suportes offset
• 4 Barras 75 mm [2.95"]
• 8 Barras 120 mm [4.72"]
• 1 Fita métrica 5 m [16.4']
• 1 Carregador (100–240 V AC)
• 1 Cabo DC dividido para carregamento
• 1 Adaptador DC para USB, para carregamento
• 1 Pano de limpeza para ópticas
• 1 Pen USB com manuais
• 1 Conjunto de chaves hexagonais
• 1 Parafusos de montagem para transmissor XT

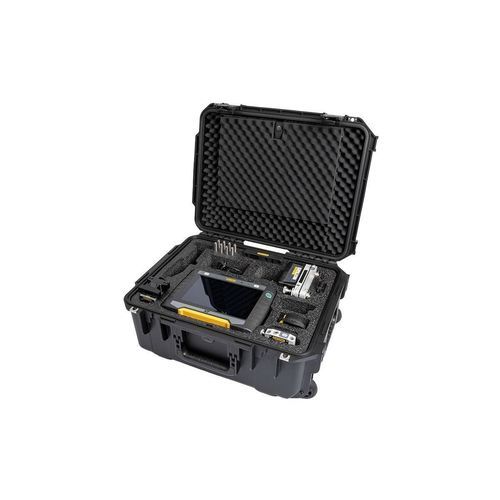

• 1 Maleta de transporte com rodas
• Adicione o transmissor laser da sua escolha: XT20, XT21, XT22 ou XT23

Notas sobre detectores e transmissores
O detector XT7 deteta feixes estacionários e rotativos, possui sensor TruePSD 2 eixos 20x20 mm, ligação Bluetooth, bateria Li-ion interna, resolução 0.001 mm e autonomia típica até 16 horas. Os transmissores XT variam em alcance, diâmetro do feixe e funcionalidades (XT20/XT21/XT22/XT23).

Especificações

• Nome do sistema: XT920 Geometric
• Brand: Easy-Laser®
• Detector: XT7 — TruePSD 2 eixos 20x20 mm; Bluetooth; bateria Li-ion interna; autonomia até 16 h; resolução 0.001 mm; precisão de medição feixe estacionário ±0.001 mm ±1%, feixe rotativo ±0.01 mm ±1%; inclinómetro eletrónico resolução 0.1°; sensores térmicos ±1°C; IP66/67; dimensões LxAxP: 76 x 76.6 x 46.4 mm; peso 241 g.
• Transmissor XT20 — laser de díodo; comprimento de onda 630–680 nm; Classe de segurança laser 2; saída < 1 mW; diâmetro do feixe 6 mm na abertura, 10 mm a 20 m; alcance de medição raio 20 m; Bluetooth; bateria Li‑Ion; autonomia até 30 h; aquecimento 15 min; temp. de funcionamento -10–50 °C; proteção IP55; ecrã 240x240 px; invólucro alumínio anodizado + PC/ABS + TPU; dimensões LxAxP 147x126x152 mm; peso 2065 g.
• Transmissor XT21 — laser de díodo; comprimento de onda 630–680 nm; Classe 2; saída < 1 mW; diâmetro do feixe 6 mm na abertura, ~10 mm a 12 m; alcance até 12 m; bateria Li‑Ion; autonomia até 16 h; aquecimento 15 min; armazenamento -20–50 °C; humidade relativa 10–95%.
• Transmissor XT22 — laser de díodo acoplado em fibra; comprimento de onda 630–680 nm; Classe 2; saída < 1 mW; diâmetro do feixe 6 mm na abertura, 13 mm a 40 m; alcance raio 40 m; Bluetooth; bateria Li‑Ion; autonomia até 30 h; aquecimento 15 min; temp. de funcionamento -10–50 °C; planaridade do plano laser ±0.01 mm/m.
• Transmissor XT23 — laser de díodo; comprimento de onda 630–680 nm; Classe 2; saída < 1 mW; diâmetro do feixe 6 mm na abertura, 13 mm a 40 m; alcance 20–40 m dependendo das comunicações; Bluetooth (alcance 40 m indicado); bateria Li‑ion; autonomia até 16 h; aquecimento 15 min; temp. de funcionamento 0–50 °C em alguns modelos; planaridade do plano laser ±0.01 mm/m; esquadria entre feixes ±0.01 mm/m (dependendo do modelo).
• Ambiente e usabilidade: componentes concebidos para uso industrial/exterior; humidade relativa típica 10–95%; temperaturas de armazenamento típicas -20–50 °C; invólucros em alumínio anodizado, PC/ABS e TPU; sistema expansível através de acessórios e suportes.
