Régua micrométrica XT915

Visão geral
O sistema de medição de planicidade Easy-Laser XT915 foi concebido principalmente para verificações de flanges e rolamentos de giro, bem como para outras medições industriais de planicidade. O XT915 é adequado a fabricantes que necessitam de verificações de flanges rápidas e repetíveis em longas distâncias. A documentação é fornecida com o sistema.

Principais características

• Medida rápida com cabeça laser giratória motorizada (XT21) que cria um plano laser contínuo.
• Alcance de medição até 12 m [40'] para verificações de flanges de grande extensão.
• Três alvos de alinhamento grosseiro para simplificar e acelerar o setup.
• Programa guiado Flange flatness que orienta o operador passo a passo e fornece resultados imediatos.
• Suporte de planicidade projetado para operação com uma mão e melhor posicionamento do detector em comparação com bases magnéticas padrão.
• Sonda detectora de alta resolução (XT7) com longa autonomia para uso industrial.
• Opção de upgrade para XT920 para maior precisão, maiores distâncias e capacidades geométricas estendidas.

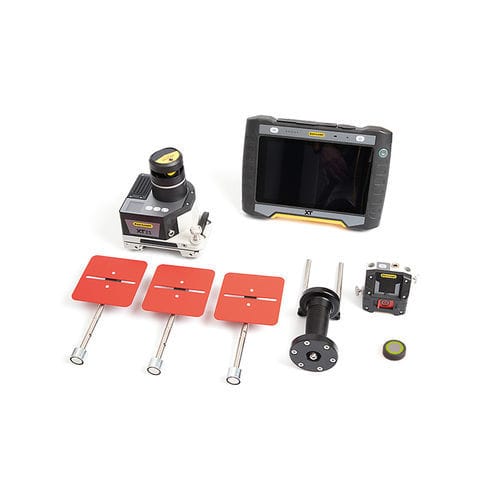

Partes do sistema / Componentes incluídos

• Detector XT7 (TruePSD 2 eixos 20×20 mm)
• Transmissor laser XT21 (cabeça giratória motorizada)
• Alvos 100×100 mm (3 un. tipicamente incluídas)
• Suporte XT para planicidade (suporte do detector manual)
• Controlo remoto
• Fita métrica 5 m [16.4']
• Carregador (100–240 V AC), cabo de carga DC dividido, adaptador DC para USB
• Pano de limpeza para óticas, pen USB com manuais, conjunto de chaves hexagonais
• Mala de transporte com rodas

Como funciona
Coloque o transmissor XT21 de forma que o plano laser rotativo cubra a área de medição. Use os alvos de alinhamento grosseiro para o alinhamento inicial, depois posicione o detector em cada ponto de medição usando o suporte de planicidade e registe os valores. O programa orienta o operador e apresenta os resultados de planicidade imediatamente após a medição.

Especificações técnicas

• Distância de medição: até 12 m [40']
• Planicidade do plano laser: ±0.01 mm/m [±0.01 mils/inch]
• Detector XT7 — Tipo: TruePSD 2 eixos 20×20 mm [0.79×0.79"]
• XT7 — Comunicação: Bluetooth
• XT7 — Bateria interna: Li‑Ion recarregável
• XT7 — Tempo de operação (uso contínuo): até 16 horas
• XT7 — Resolução: 0.001 mm [0.05 mils]
• XT7 — Precisão de medição: feixe estacionário ±0.001 mm ±1 %; feixe giratório ±0.01 mm ±1 %
• XT7 — Inclinómetro eletrónico: resolução 0.1°
• XT7 — Sensores térmicos: precisão ±1 °C
• XT7 — Proteção ambiental: IP66/67
• XT7 — Temperatura de operação: -10–50 °C [14–122 °F]
• XT7 — Temperatura de armazenamento: -20–50 °C [-4–122 °F]
• XT7 — Humidade relativa: 10–95 %
• XT7 — Caixa: alumínio anodizado + PC/ABS + TPE
• XT7 — Dimensões (L×A×P): 76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — Peso: 241 g [8.5 oz]
• Transmissor laser XT21 — Tipo: laser de diodo
• XT21 — Comprimento de onda: 630–680 nm
• XT21 — Classe de segurança: Classe 2
• XT21 — Potência de saída: < 1 mW
• XT21 — Diâmetro do feixe: 6 mm [0.24"] na abertura, ~10 mm [0.39"] a 12 m [40']
• XT21 — Alcance de medição: até 12 m [40']
• XT21 — Bateria: Li‑Ion recarregável
• XT21 — Tempo de operação (uso contínuo): até 16 horas
• XT21 — Tempo de aquecimento: 15 min
• XT21 — Temperatura de operação: 0–50 °C [32–122 °F]
• XT21 — Temperatura de armazenamento: -20–50 °C [-4–122 °F]
• XT21 — Humidade relativa: 10–95 %
• XT21 — Planicidade do plano laser: ±0.01 mm/m
• XT21 — Ecrã TFT: 240 × 240 px, RGB
• XT21 — Caixa: alumínio anodizado + PC/ABS + TPU
• XT21 — Dimensões (L×A×P): 147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — Peso: 2060 g [72.66 oz]
