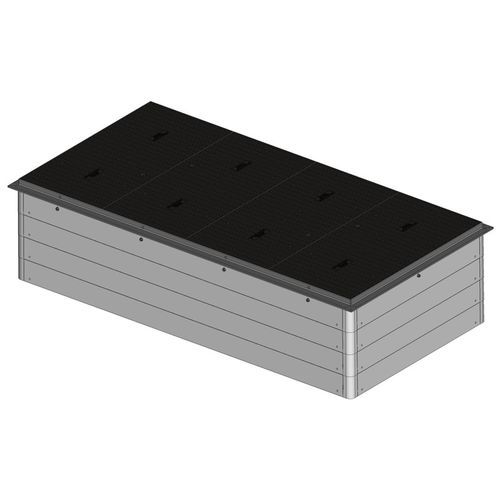

Caixa de passagem elétrica subterrânea CT S5 series

de açoem PRFVpara cabos

Visão geral do produto
Caixa de derivação de cabos KVK S5 em GRP com estrutura de suporte em aço e tampas em GRP com coroas encaixáveis. Área útil (interna) 2500×1200 mm. Altura padrão 600 mm; alturas personalizadas disponíveis sob pedido. Classes de carga: A15 (1,5 t), B125 (12,5 t), C250 (25 t).

Dimensões
Comprimento interior: 2500 mm
Largura interior: 1200 mm
Comprimento exterior: 2600 mm
Largura exterior: 1300 mm

Material e acabamento
Material: GRP (poliéster reforçado com fibra de vidro)
Estrutura: estrutura de suporte em aço (G.A.C.)
Tampas: tampas em GRP com coroas encaixáveis
Cor / Acabamento: Cinza betão, RAL 7023

Variantes disponíveis e classes de carga

• KVK S5 A15 — Classe A15 — 1,5 t
• KVK S5 B125 — Classe B125 — 12,5 t
• KVK S5 C250 — Classe C250 — 25,0 t

Notas
Altura: padrão 600 mm; alturas e adaptações dimensionais personalizáveis sob pedido. Folhas de dados técnicos disponíveis por variante.

Especificações técnicas

• Tipo: Caixa de derivação modular com coroas encaixáveis em GRP
• Área útil (C×L): 2500 × 1200 mm
• Dimensões exteriores: 2600 × 1300 mm
• Altura padrão: 600 mm (personalizável)
• Material: GRP (poliéster reforçado com fibra de vidro)
• Estrutura: estrutura de suporte em aço (G.A.C.)
• Tampas: GRP com coroas encaixáveis
• Cor / Acabamento: Cinza betão (RAL 7023)
• Resistências mecânicas disponíveis: 1,5 t (A15), 12,5 t (B125), 25,0 t (C250)
• Variantes: KVK S5 A15, KVK S5 B125, KVK S5 C250
• Documentação: folhas técnicas em PDF por variante
