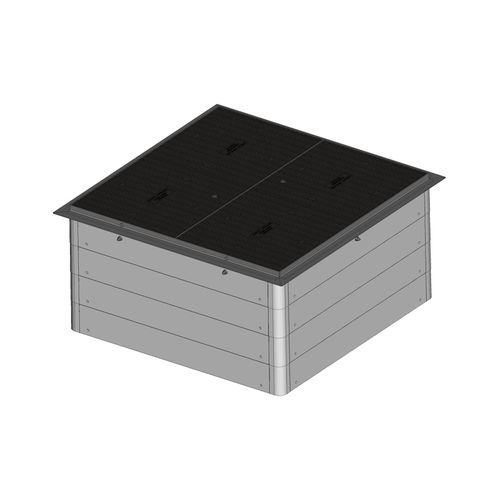

Caixa de passagem elétrica subterrânea CT S7 series

de açoem PRFVpara cabos

Descrição
Caixa de junção de cabos CT S7 (também referida como KVK S7) em PRFV com estrutura de aço integrada e tampas em PRFV. Área útil 1000 × 1000 mm. Altura padrão 600 mm (alturas personalizadas disponíveis). Classes de carga disponíveis: A15 (1,5 t), B125 (12,5 t) e C250 (25,0 t).

Variantes / resistências disponíveis

• CT S7 A15 — Resistência: 1,5 toneladas
• CT S7 B125 — Resistência: 12,5 toneladas
• CT S7 C250 — Resistência: 25,0 toneladas

Dimensões
Comprimento útil | Largura útil | Comprimento exterior | Largura exterior
1000 mm | 1000 mm | 1100 mm | 1100 mm

Materiais e acabamento

• Material: PRFV (Poliéster reforçado com fibra de vidro)
• Estrutura: Estrutura de aço (G.A.C)
• Tampas: Tampas em PRFV com coroas encaixáveis
• Cor: Cinza betão
• RAL: 7023

Desenhos técnicos
Desenhos dimensionais e tabelas de carga disponíveis na documentação do produto e nas folhas técnicas.

Especificações técnicas

• Tipo de produto: Caixa de junção de cabos / poço para cabos
• Modelo: CT S7 (KVK S7)
• Área útil (C×L): 1000 × 1000 mm
• Dimensões exteriores (C×L): 1100 × 1100 mm
• Altura padrão: 600 mm (personalizável)
• Construção: coroas encaixáveis em PRFV com estrutura de aço
• Classes de carga disponíveis: A15 (1,5 t), B125 (12,5 t), C250 (25,0 t)
• Acabamento: Cinza betão (RAL 7023)
• Variantes de produto: CT S7 A15, CT S7 B125, CT S7 C250
