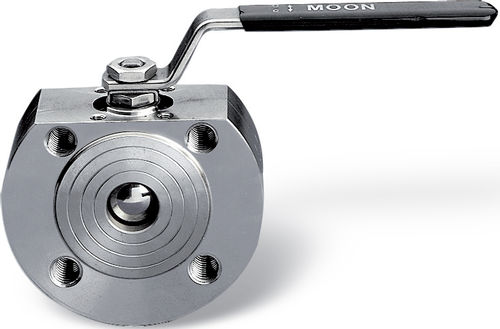

Válvula de esfera MOON series

manualde distribuiçãopara água

PRINCIPAIS CARACTERÍSTICAS PADRÃO: - CONSTRUÇÃO: AISI 316 (corpo de fundição) AISI 316L (corpo do bar)** AISI 304. - NORMAS: BS PT ISO 17292:2004. - CERTIFICAÇÃO: FIRE SAFE de acordo com BS 6755 - API 6 FA - API 607 DVGW para gás (-20°C + 60°C) PN16, TÜV para TA Luft (apenas PTFE). - FAIXA DE TAMANHO: DN15 - DN100 (DN125, 150 / 200 modelo SELENE). - PRESSÕES: PN16/40 DN15 - Corpo DN100 da BAR PN16 DN40 - Corpo DN100 da CASTING. - LIMITES DE TEMPERATURA: -20°C / +180°C (PTFE). - CONEXÕES com flanges: UNI-EN 1092 e DIN2501 BL.1. - FLANGE DRILLING: métrica. - STEM: Anti-sopro com dispositivo anti-estático. - DISPOSITIVO ANTISTÁTICO: a partir de DN25 (sob consulta DN15-DN20). - SELAGEM: triplo-embalagem de haste patenteada com efeito labirinto e ajuste automático por arruelas Belleville. - LIGAÇÃO SUPERIOR: ISO 5211. - OPERADOR: alavanca. Cores disponíveis: preto, amarelo. APLICAÇÕES GERAIS: Válvula ON-OFF para: produtos químicos, plantas alimentícias, linhas de distribuição de gás, ar, água. Adequada para vácuo médio (ver página 420), vapor até 200°C com PTFE+CARBOGRAPHITE SEATS. - Sem silicone. EXECUÇÕES ESPECIAIS: - PTFE+15% FIBRA DE VIDRO: -20°C + 190°C. - PTFE + CARBOGRAPHITE: +200°C (óptimo de 60°C a 200°C). - Peek para altas temperaturas até +260°C. (óptimo estado de 100°C a 260°C).
