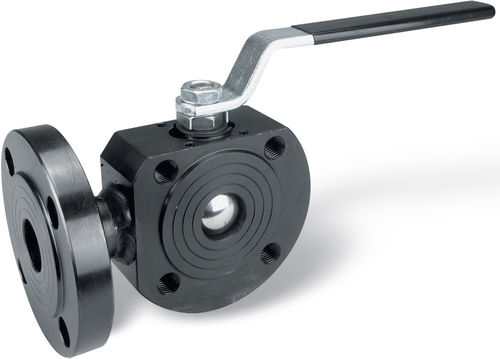

Válvula de esfera MOON 3W series

manualde misturapara gás

PRINCIPAIS CARACTERÍSTICAS PADRÃO: - CONSTRUÇÃO: AISI 316L a partir de barra e ASTM A 105 a partir de barra. - NORMAS: BS PT ISO 17292:2004. - DIÂMETROS: DN15 - DN100. - PRESSÕES: PN16/40 DN15 a DN50 - DN80 PN16 para DN65 e DN100. - LIMITES DE TEMPERATURA: -20°C / +180°C 316L (PTFE) -10°C / +180°C A105 (PTFE) -20°C / +180°C LF2 (PTFE). - CONEXÕES com flanges: UNI-EN 1092 e DIN2501 BL.1. - FURO DE FLANGE: métrica. - PONTE: Anti-sopro com dispositivo anti-estático. - DISPOSITIVO ANTISTÁTICO: a partir de DN25 (a pedido DN15-DN20). - PONTE: tripla embalagem de haste patenteada com efeito labirinto e automático ajuste pelas lavadoras Belleville. - CONEXÃO: ISO 5211 para ligação a actuadores. - DISPOSITIVO DE FUNCIONAMENTO: alavanca. Cores disponíveis: preto, amarelo. APLICAÇÕES GERAIS: Válvula ON-OFF para: desvio ou mistura de fluidos e gases em instalações gerais. Para aplicações especiais, verificar a aptidão da válvula para o processo e a resistência à corrosão requerida, utilizando a tabela correspondente. EXECUÇÕES ESPECIAIS: - PTFE+15% FIBRA DE VIDRO: + 190°C. - PTFE+CARBOGRAPHITE: + 200°C (óptimo de 60°C a 200°C). - Perfuração com bola. - PN40 DN65 - DN100. - Engrenagens de redução com operador manual. - Extensões da haste de 50mm e 100mm. - Para outros pedidos especiais, consulte o nosso serviço técnico/comercial.
