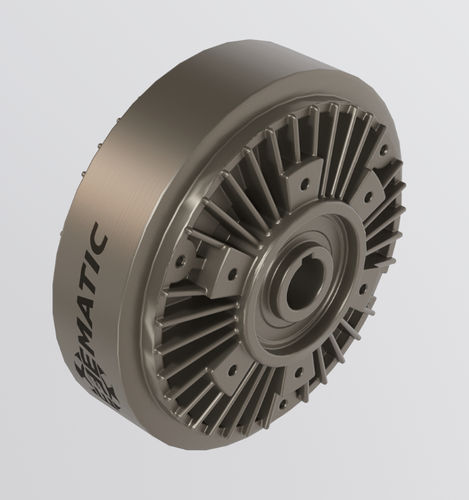

Freio a pó CTS-PBR series

eletromagnéticopara desenroladorde controle de tensão

Visão geral
Travão eletromagnético de pó concebido para controlo preciso da tensão de bobina em processos de desenrolamento e enrolamento. O binário é regulado pela atração e libertação de partículas magnéticas, permitindo ajustes finos em vários diâmetros de bobina. Possibilidade de integrar sensores e eletrónica de controlo para automatizar a gestão da tensão.

Funcionamento
Requer alimentação 24 V DC. Controlo através de entrada 0–10 V, acionável por potenciómetro manual ou por eletrónica PWM. Entradas de sensores (sensores de diâmetro, dancer, células de carga) podem ser processadas para ajustar o binário de travagem e regular a tensão em tempo real.

Montagem

• Opções de montagem para eixos em consola (cantilever).
• Opções de montagem para eixos com suporte duplo.

Controlo da tensão da bobina

• Controlo em malha aberta: A regulação é feita manualmente pelo operador ou por um sensor de diâmetro; não existe correção automática em tempo real.
• Controlo em malha fechada: Utiliza dispositivos de feedback como dancers ou células de carga que comparam a tensão medida com um valor de referência e ajustam automaticamente o binário para maior precisão do processo.

Aplicações
Adequado para desenrolamento/enrolamento em embalagens, impressão, têxtil, papel e outros processos industriais que exigem tensão de bobina estável.

Especificações técnicas

• Alimentação: 24 V DC requerida.
• Sinal de controlo: 0–10 V; compatível com potenciómetro manual ou eletrónica PWM.
• Princípio de travagem: partículas magnéticas / travão eletromagnético de pó.
• Integração de sensores: sensores de diâmetro, dancers, células de carga suportados para automatização.
• Modos de controlo: malha aberta (manual / por diâmetro) e malha fechada (dancer, célula de carga).
• Variantes de montagem: cantilever e suporte duplo.
• Versões disponíveis: standard e INOX; variantes montadas mediante pedido.
• Documentação: ficha técnica e desenhos disponíveis (PDF mediante solicitação).
