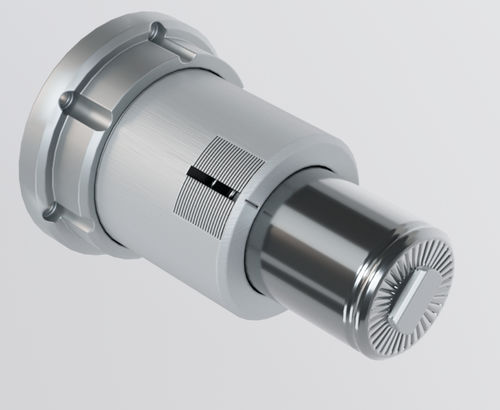

Freio de fricção

mecânicopara eixo de transmissãopara desenrolador

Visão geral do produto
Freios mecânicos para controle de tensão e frenagem em bobinas de pequeno diâmetro. A frenagem é efetuada por uma almofada de feltro acionada axialmente; molas intermediárias fornecem amortecimento que absorve irregularidades, melhorando a sensação de frenagem. Recomendado para bobinas com diâmetro inferior a 300 mm.

Funcionamento
Acionamento manual através de um sistema de regulação rosqueado: uma carga axial é aplicada ao eixo por um mecanismo fixo, uma mola intermediária e a almofada de feltro que gera fricção com a parte rotativa do eixo. A regulação por rosca permite controle preciso da tensão. Para bobinas com diâmetro <300 mm, normalmente não se deve ajustar o freio durante o funcionamento.

Montagem / Aplicações

• Para eixos em cantilever (voladizo)
• Para eixos com suporte duplo
• Controle de tensão em processos de rebobinamento/desbobinamento e aplicações em bobinas de pequeno diâmetro

Variantes e visuais

• STANDARD FRENO SOLO (variante solo)
• FRENO MECANICO MONTADO CANTILEVER (montagem cantilever)
• FRENO MECANICO MONTADO DOBLE SUPORT (montagem com suporte duplo)
• FRENO MECANICO DS (vistas montadas / explodidas)

Especificações técnicas

• Acionamento: manual por sistema rosqueado
• Elemento de frenagem: almofada de feltro, acionamento axial
• Molas intermediárias: amortecimento para absorver irregularidades e melhorar a sensação de frenagem
• Ajuste: carga axial aplicada ao eixo via mecanismo fixo e mola para controlo preciso da tensão
• Diâmetro recomendado: adequado para bobinas inferiores a 300 mm
• Nota operacional: para bobinas <300 mm, evitar ajustar o freio enquanto o processo estiver em funcionamento
• Configurações de montagem: cantilever e suporte duplo
• Desenhos 2D/3D e ficha técnica disponíveis mediante pedido
