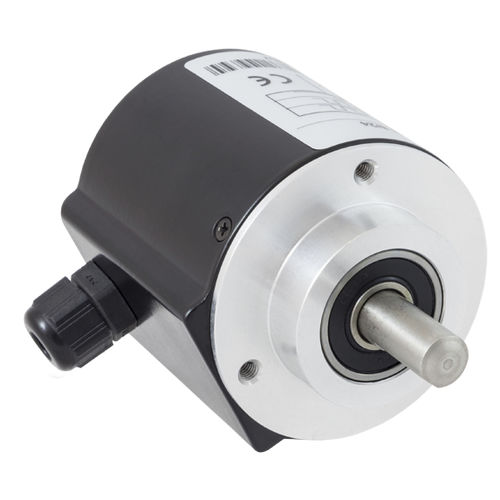

Encoder rotativo incremental RE520 series

ópticode eixo maciçoflangeado

A gama de encoders incrementais SIZE58 com flange redonda inclui diferentes tipos mecânicos: a série RE520, com diâmetro da máscara de centragem de 50 mm, compatível com a norma internacional SIZE23, RE540, com diâmetro da máscara de centragem de 36 mm e RE530 com flange RE0444. Todos os tipos estão alojados numa caixa metálica. O tipo e a posição da ligação podem ser escolhidos entre diferentes opções, bem como os formatos do sinal de saída e os diâmetros do veio. O número de impulsos por rotação varia de 2 a 12500. A opção de impulso de referência zero está disponível para todas as séries (tipo RE521, etc.). ESPECIFICAÇÕES TÉCNICAS - Alimentação 5/30 Vdc - Consumo 30/80 mA - Frequência máxima de contagem 100 KHz - 200 KHz para ppr > 1250 - Saída de conetor axial ou radial, equipada com a parte voadora - Saída de cabo axial ou radial, cabo de 3 m de comprimento (comprimento do cabo 1 m com saída do controlador de linha) - Sinais de saída: Coletor aberto NPN, push-pull, driver de linha 5 Vdc (alimentação 5/30 Vdc), driver de linha 5/30 Vdc (alimentação 5/30 Vdc) - Proteção contra curto-circuito e inversão de polaridade - Caixa em alumínio - Grau de proteção IP65 (IP66 opcional com O-ring montado no veio)
