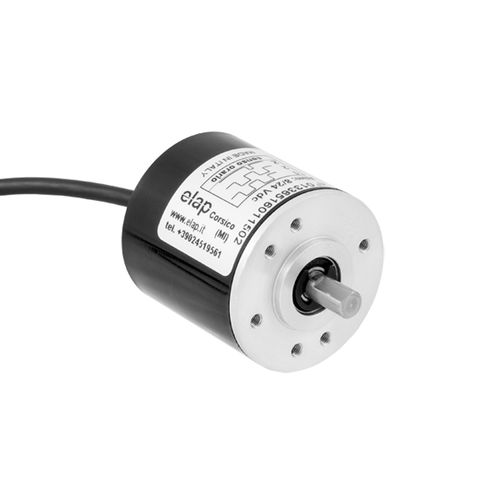

Encoder rotativo incremental E40 series

ópticomagnéticode eixo maciço

Os codificadores de tamanho pequeno da série E40 apresentam grande precisão e tamanho compacto. O codificador incremental E40 pode ser fornecido com diferentes flanges mecânicas: o tipo E40 tem 6 furos de fixação no diâmetro de 30 mm, enquanto o tipo 40A tem 4 furos no diâmetro de 25,4 mm; o codificador E40V tem um parafuso de fixação frontal, e a série E40Q é fornecida com um flange quadrado de 43×43 mm. Os tipos E40M e E40S são codificadores de eixo oco projetados para acoplamento de motores, respectivamente por junta e por suporte metálico elástico anti-rotacional. Para todos os tipos o número de ppr varia de 2 a 12500, com ou sem impulso zero (E40 ou E41). A caixa padrão da série é de plástico ABS, com cabo axial ou radial ou saída de conector; a série RE40 com caixa de alumínio e saída radial IP65 para prensa-cabos também está disponível. ESPECIFICAÇÕES TÉCNICAS - Codificador redondo flangeado, corpo Ø 40 mm - eixo Ø 6 ou 4 mm (série E40/E40A/E40V/E40Q) - eixo oco Ø 6 ou 8 mm(série E40M/E40S) - fornecimento: 5Vdc ou 8/24Vdc - 2 a 12500 ppr - frequência máxima: 100/150 KHz - sinais de saída: push-pull, colector aberto NPN, condutor de linha 5V (alimentação 5V ou 8/24V), condutor de linha 8/24V (alimentação 8/24V) - protecção contra curto-circuitos e inversão de polaridade - cabo axial ou radial, 1 m de comprimento; opcional: conector axial (versões especiais X...) - grau de protecção: IP54 - caixa plástica ABS
