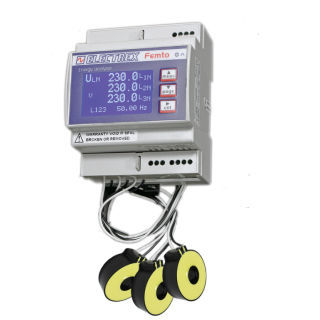

Analisador de monitoramento PFA64M1-DA-B FEMTO MID D4 ECT

para rede elétricapara redepara redes elétricas trifásicas

Visão geral do produto
Contador/analisador de energia para redes trifásicas de baixa tensão (3 e 4 fios) conforme o anexo MI-003 da diretiva MID e as normas EN 50470-1 e EN 50470-3. Calibrado para uso com 3 TC externos ECT 100 A (PFAE000-01). Indicada para monitorização elétrica em aplicações industriais e comerciais e para faturamento.

Principais características

• Precisão: Classe 1 (EN 62053-21); Classe B (EN 50470-3)
• Calibrado para 3 TC externos ECT 100 A (cód. PFAE000-01)
• Medida de tensão, corrente e THD (tensão e corrente)
• Medida da corrente de neutro
• Monitorização de tensão máxima e mínima
• Medida de corrente e potência máximas
• Energia ativa por fase
• Quatro contadores de tempo de operação
• 1 LED de calibração
• Interface de comunicação RS485
• 2 entradas digitais e 2 saídas digitais com terminais comuns separados
• Alimentação: 85-440 Vac (fase a fase)
• Tamanho mecânico: 4 módulos DIN

Informações adicionais
Folha de dados disponível para FEMTO D4 B e ATTO D4 B (pdf). Certificados para uso fiscal (MID) podem ser fornecidos mediante solicitação conforme exigências locais.

Especificações técnicas

• Família de modelos: FEMTO D4
• Código do produto: PFA64M1-DA-B
• Tipo: Contador/analisador de energia trifásico, baixa tensão (3/4 fios)
• Normas: MID anexo MI-003; EN 50470-1; EN 50470-3; EN 62053-21
• Classe de precisão: Classe 1 (EN 62053-21); Classe B (EN 50470-3)
• Transformador de corrente (TC): calibrado para 3 TCs externos ECT 100 A (PFAE000-01)
• Parâmetros medidos: tensão, corrente, THD (V e I), corrente de neutro, energia ativa por fase, tensão máx/mín, corrente/potência máx
• Contadores: quatro contadores de tempo de operação
• Indicadores: LED de calibração
• Comunicações: interface RS485
• E/S digitais: 2 entradas digitais, 2 saídas digitais (terminais comuns separados)
• Alimentação: 85-440 Vac (fase a fase)
• Tamanho mecânico: 4 módulos DIN
