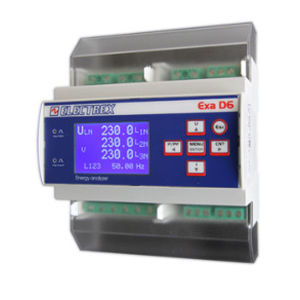

Analisador de monitoramento PFAE6M1-0A EXA MID D6

para rede elétricade potênciade tensão

Visão geral
Analisador de energia para medições em baixa tensão, conforme EN 50470-1 e EN 50470-3 e com MID (módulos de avaliação de conformidade B e F). Precisão: Classe 1 (EN 62053-21) e Classe B (EN 50470-3). Adequado para ambientes severos. Visor LCD gráfico retroiluminado. Montagem em trilho DIN, 6 módulos. Alimentação 85 ÷ 440 Vac.

Funções principais e características

• Mede a energia ativa por fase
• Mede o THD em tensão e corrente
• Mede a corrente do neutro
• Regista tensões MÁX e MÍN
• Regista corrente MÁX e potência MÁX
• Potência ativa e reativa média em janela móvel de 1 minuto
• Contador de tempo de funcionamento da carga monitorada, ativável por alarme interno via software Energy Brain
• Interface de comunicação RS485
• 2 LEDs de calibração

Especificações técnicas

• Código do produto: Cod. PFAE6M1-0A
• Denominação: EXA MID D6
• Precisão: Classe 1 (EN 62053-21); Classe B (EN 50470-3)
• Normas: EN 50470-1, EN 50470-3, MID (módulos B e F)
• Alimentação: 85 ÷ 440 Vac (fase-fase)
• Visor: LCD gráfico retroiluminado
• Interfaces: RS485
• Montagem: trilho DIN, 6 módulos
• Parâmetros medidos: energia ativa por fase; THD (tensão e corrente); corrente de neutro; tensão MÁX/MÍN; corrente MÁX; potência MÁX
• Calibração: 2 LEDs de calibração
• Ambiente: adequado para ambientes severos

Downloads
Ficha técnica e instruções de instalação (PDF) disponíveis na página do produto.
