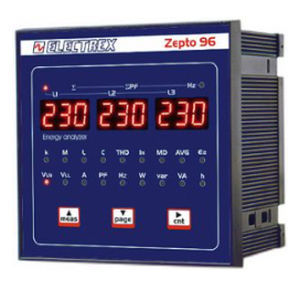

Analisador industrial PFA8C11-12 ZEPTO 96

de tensãode harmônicosde energia

Visão geral
O ZEPTO 96 Cod. PFA8C11-12 é um multímetro/analisador de energia 96×96 para instalações elétricas industriais. Fornece mais de 50 leituras, incluindo corrente de neutro, THD em tensão e corrente, medição RMS até o 31º harmónico, demanda móvel e demanda máxima, e energias parciais e totais ativas e reativas. Porta RS485 (Modbus), 1 entrada digital e 2 saídas digitais isoladas. Entrada de TC 1-5 A. Alimentação nominal 230-240 Vac. Precisão: 0,5% em V e I; Classe 1 em energia ativa e Classe 2 em energia reativa (EN62053-21).

Valores medidos principais e funções

• Mais de 50 leituras (incl. corrente de neutro)
• THD-I (distorção harmónica total da corrente) e THD-U (tensão)
• Medição RMS até o 31º harmónico
• Demanda móvel e demanda máxima
• Energia ativa parcial e total (Ea)
• Energia reativa (Er)

Comunicações e E/S

• Porta série RS485 (protocolo Modbus)
• 1 entrada digital
• 2 saídas digitais isoladas

Visor e interface de utilizador

• 3 × displays LED de 3 dígitos de alta visibilidade

Especificações técnicas

• Código do produto: PFA8C11-12
• Modelo: ZEPTO 96
• Dimensões frontais: 96×96 mm
• Tensão de alimentação nominal: 230-240 Vac
• Sistemas de medição: monofásico, 2 fases, trifásico equilibrado ou desequilibrado (máx. 500 V fase-fase)
• Fiação: 2, 3 & 4 fios
• Entrada de TC: 1-5 A
• Medição de harmónicos RMS: até ao 31º harmónico
• Precisão tensão/corrente: 0,5% em V e I
• Precisão de energia: Classe 1 ativa, Classe 2 reativa (EN62053-21)
• Displays: 3 × LED de 3 dígitos
• E/S digitais: 1 DI / 2 DO (isoladas)
• Comunicação: RS485 (Modbus)
• Temperatura de funcionamento: -10 a +50 °C
• Tensão máxima fase-fase: 500 V
