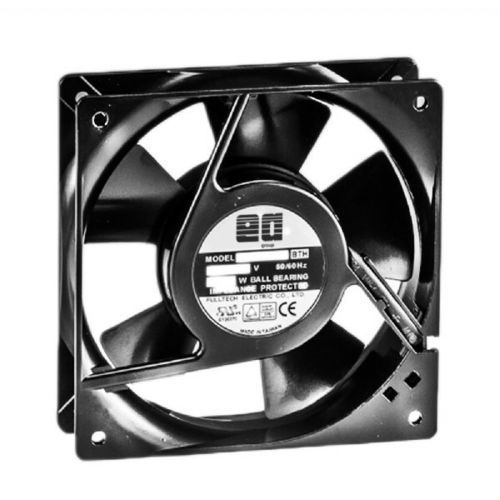

Ventilador dutado EC series

axialde resfriamentode circulação de ar

Visão geral do produto
Ventiladores axiais tubulares da série padrão EC com motores AC‑DC economizadores de energia e proteção eletrónica, disponíveis em vários diâmetros e espessuras para aplicações industriais de arrefecimento e ventilação.

Descrição geral
Os ventiladores EC apresentam maior eficiência elétrica e vida útil mais longa do que ventiladores AC convencionais, devido aos motores AC‑DC de poupança de energia e à proteção eletrónica. Modelos específicos oferecem velocidade selecionável para integração flexível.

Especificações

• EC8025 — 80 x 80 x 25 mm (3 x 1 in) — Caudal máx.: 1.2 m³/min (42 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC8038 — 80 x 80 x 38 mm (3.1 x 1.5 in) — Caudal máx.: 1.7 m³/min (60 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC9225 — 92 x 92 x 25 mm (3.6 x 1 in) — Caudal máx.: 1.6 m³/min (56 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC9232 — 92 x 92 x 32 mm (3.6 x 1.25 in) — Caudal máx.: 1.6 m³/min (58 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC9238 — 92 x 92 x 38 mm (3.6 x 1.5 in) — Caudal máx.: 2.4 m³/min (85 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC1225 — 120 x 120 x 25 mm (4.7 x 1 in) — Caudal máx.: 2.3 m³/min (80 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC1238 — 120 x 120 x 38 mm (4.7 x 1.5 in) — Caudal máx.: 3.8 m³/min (133 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC1551 — 171 x 151 x 51.6 mm (6.7 x 2 in) — Caudal máx.: 10.2 m³/min (360 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC2060 — 202 x 202 x 60.8 mm (7.9 x 2.4 in) — Caudal máx.: 14.2 m³/min (500 CFM) — Velocidade selecionável. Protegido electronicamente.
• EC2072 — 206 x 206 x 72.5 mm (8.1 x 2.8 in) — Caudal máx.: 17.8 m³/min (630 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC2578 — Ø 250 x 78.5 mm (Ø 9.84 x 3.1 in) — Caudal máx.: 14.0 m³/min (495 CFM) — Velocidade selecionável. Protegido electronicamente.
• EC2578M — Ø 250 x 78.5 mm (Ø 9.84 x 3.1 in) — Caudal máx.: 13.0 m³/min (460 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.
• EC2589 — Ø 254 x 89 mm (Ø 10 x 3.5 in) — Caudal máx.: 23.5 m³/min (830 CFM) — Velocidade selecionável. Protegido electronicamente.
• EC2890 — 280 x 280 x 90 mm (11 x 3.5 in) — Caudal máx.: 32.3 m³/min (1,140 CFM) — Motor AC‑DC economizador de energia. Protegido electronicamente.

Avisos

• Reservamo‑nos o direito de alterar os dados sem aviso prévio.
• Os dados de desempenho estão sujeitos a uma tolerância de ±10 %.

Especificações técnicas

• Série: Ventiladores axiais tubulares EC padrão (modelos: EC8025, EC8038, EC9225, EC9232, EC9238, EC1225, EC1238, EC1551, EC2060, EC2072, EC2578, EC2578M, EC2589, EC2890).
• Construção: ventiladores axiais tubulares de pás rotativas, disponíveis em vários diâmetros e espessuras.
• Motores: motores AC‑DC economizadores de energia (tipo EC) com proteção eletrónica para prolongar a vida útil.
• Intervalo de caudal: aprox. 1.2 m³/min (42 CFM) até 32.3 m³/min (1,140 CFM) dependendo do modelo.
• Velocidade selecionável: disponível em modelos específicos (ex.: EC2060, EC2578, EC2589).
• Tolerâncias: os dados de desempenho podem variar (±10 %).
