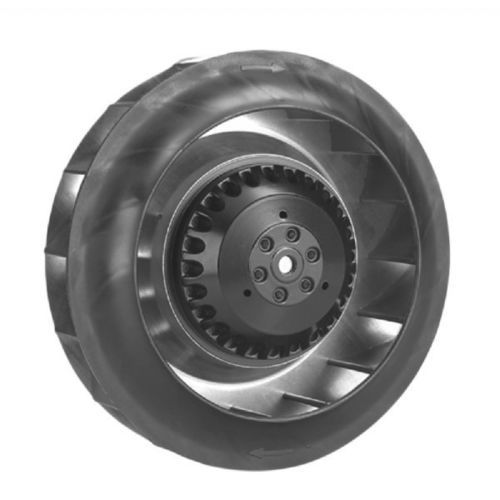

Ventilador de alta vazão EC series

silenciosodutadocentrífugo

Visão geral do produto
Ventiladores centrífugos EC compactos projetados para sistemas de movimentação de ar de engenharia que exigem alto fluxo de ar, pressão estática elevada e instalação compacta. Motor EC AC‑DC de economia de energia com proteção eletrônica. Impelidor com pás curvadas para trás para desempenho eficiente em dutos e aplicações em unidades compactas.

Especificação

• EC404204 — Tamanho: 404 x 204,7 mm (15,9 x 8,0 in) — Vazão máx.: 59,5 m³/min (2.100 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC355206 — Tamanho: 355 x 206 mm (13,9 x 8,1 in) — Vazão máx.: 58,9 m³/min (2.080 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC316198 — Tamanho: 316 x 198 mm (12,4 x 7,8 in) — Vazão máx.: 53,8 m³/min (1.900 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC281201 — Tamanho: 281,0 x 201,5 mm (11 x 7,9 in) — Vazão máx.: 45,3 m³/min (1.600 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC281154 — Tamanho: 281 x 154,5 mm (11 x 6,0 in) — Vazão máx.: 31,1 m³/min (1.100 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC250131 — Tamanho: 250 x 131 mm (9,8 x 5,15 in) — Vazão máx.: 18,7 m³/min (660 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC225131 — Tamanho: 225 x 131 mm (8,8 x 5,15 in) — Vazão máx.: 20,1 m³/min (710 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC225125 — Tamanho: 225 x 125 mm (8,8 x 4,92 in) — Vazão máx.: 16,7 m³/min (590 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC220107 — Tamanho: 220 x 107 mm (8,6 x 4,2 in) — Vazão máx.: 18,7 m³/min (660 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC22097 — Tamanho: 220 x 97 mm (8,6 x 3,8 in) — Vazão máx.: 9,6 m³/min (340 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC19095 — Tamanho: 190 x 95 mm (7,48 x 3,74 in) — Vazão máx.: 10,2 m³/min (360 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC17596 MK.II — Tamanho: 175 x 96,5 mm (6,8 x 3,79 in) — Vazão máx.: 10,2 m³/min (360 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC17596 — Tamanho: 175 x 96,5 mm (6,8 x 3,79 in) — Vazão máx.: 9,9 m³/min (350 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC133110 MK.II — Tamanho: 133 x 110 mm (5,2 x 4,3 in) — Vazão máx.: 7,36 m³/min (260 CFM) — Protegido eletronicamente; impelidor curvado para trás
• EC133110 — Tamanho: 133 x 110 mm (5,2 x 4,3 in) — Vazão máx.: 5,09 m³/min (180 CFM) — Protegido eletronicamente; impelidor curvado para trás

Observações

• Reservamo‑nos o direito de alterar os dados sem aviso prévio.
• Desempenho sujeito a tolerância de ±10 %.
• Aprovações UL e CUL pendentes.

Características / Especificações técnicas

• Projetados para aplicações de movimentação de ar de engenharia que exigem alta confiabilidade, alto fluxo de ar e pressões estáticas elevadas em espaços limitados.
• Motor EC AC‑DC de economia de energia para melhor eficiência e controle.
• Configuração padrão de ventilador centrífugo EC com impelidor curvado para trás.
• Motores com proteção eletrônica.
• Impeller curvado para trás para geração eficiente de pressão e operação mais silenciosa.
• Ampla gama de tamanhos disponível (ver bloco Especificação).
• Dados sujeitos a tolerância de ±10 %; o fabricante reserva‑se o direito de modificar as especificações.
• Aprovações UL e CUL pendentes.
