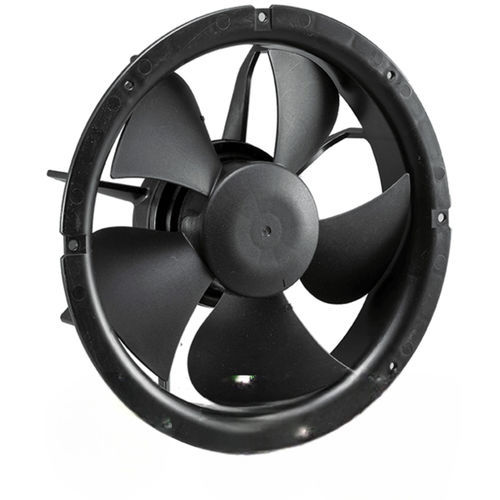

Ventilador ATEX EC series

axialde circulação de arde motor EC

Visão geral
Ventiladores axiais tubulares com pás giratórias disponíveis em múltiplos tamanhos e configurações. Motores eletrónicos EC e certificação ATEX permitem uso em atmosferas potencialmente explosivas quando indicado.

Certificado ATEX emitido de acordo com :
EN IEC 60079-0 : 2018
EN IEC 60079-7 : 2015/A1:2018
EN IEC 60079-0 : 2017 Edition: 7.0
EN IEC 60079-7 : 2017 Edition: 5.1
Ex II 3G Ex ec IIC Gc.

Especificação

• EC6025 | 60 x 60 x 25 / 2.36 x 2.36 x 1.00 | Vazão máx. 0.55 m3/min / 19.4 CFM | Protegido electronicamente; Tensão universal
• EC8025 | 80 x 80 x 25 / 3.15 x 3.15 x 1.00 | Vazão máx. 0.9 m3/min / 31 CFM | Protegido electronicamente; Tensão universal
• EC9225 | 92 x 92 x 25 / 3.62 x 3.62 x 1.00 | Vazão máx. 1.1 m3/min / 39 CFM | Protegido electronicamente; Tensão universal
• EC9238 | 92 x 92 x 38 / 3.62 x 3.62 x 1.50 | Vazão máx. 1.4 m3/min / 50 CFM | Protegido electronicamente; Tensão universal
• EC1238 | 120 x 120 x 38 / 4.70 x 4.70 x 1.50 | Vazão máx. 3.0 m3/min / 106 CFM | Protegido electronicamente; Tensão universal
• EC1551 | 172 x 150 x 51 / 6.70 x 5.90 x 2.00 | Vazão máx. 6.2 m3/min / 220 CFM | Protegido electronicamente; Tensão universal
• EC2578 | Ø250 x 78.5 / Ø9.84 x 3.1 | Vazão máx. 14 m3/min / 495 CFM | Protegido electronicamente
• EC2578M | Ø250 x 78.5 / Ø9.84 x 3.1 | Vazão máx. 13 m3/min / 460 CFM | Protegido electronicamente; Pás metálicas
• EC2589 | Ø254 × 89 / Ø10 x 3.5 | Vazão máx. 25.7 m3/min / 910 CFM | Protegido electronicamente

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho dos dados sujeito a tolerância de ±10%.

Especificações técnicas

• Família de produto: EC ATEX Tube Axial Fans
• Certificação ATEX: Ex II 3G Ex ec IIC Gc
• Normas referenciadas: EN IEC 60079-0 (edições 2018 e 2017), EN IEC 60079-7 (2015/A1:2018 e edição 2017)
• Modelos disponíveis e dimensões / desempenho principais: EC6025 (60×60×25 mm, 0.55 m3/min / 19.4 CFM), EC8025 (80×80×25 mm, 0.9 m3/min / 31 CFM), EC9225 (92×92×25 mm, 1.1 m3/min / 39 CFM), EC9238 (92×92×38 mm, 1.4 m3/min / 50 CFM), EC1238 (120×120×38 mm, 3.0 m3/min / 106 CFM), EC1551 (172×150×51 mm, 6.2 m3/min / 220 CFM), EC2578 / EC2578M (Ø250×78.5 mm, 13–14 m3/min / 460–495 CFM), EC2589 (Ø254×89 mm, 25.7 m3/min / 910 CFM)
• Proteção / características: Protegido electronicamente; Tensão universal para a maioria dos modelos; opção de pás metálicas no EC2578M
• Tolerância de desempenho: ±10%
