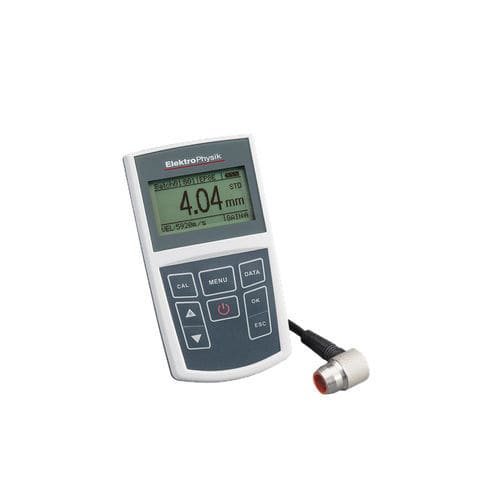

Medidor de espessura para tubulações MiniTest 400 series

para materiais plásticospara metaisde vidro

Visão geral
Medidor de espessura por ultrassom baseado no método de tempo de trânsito do pulso ultrassônico. Seis tipos de sondas com frequências entre 2 e 10 MHz cobrem uma faixa de medição de 0,65 mm a 500 mm. Há uma sonda de alta temperatura para medições em materiais até 350 °C.

Variantes

• MiniTest 420 – modelo de entrada com modos de medição essenciais.
• MiniTest 430 – funções estendidas com memória integrada e interface USB.
• MiniTest 440 – modelo de alta gama capaz de medir através de revestimentos e usar sondas eco‑eco.
• MiniTest 450 – modelo topo com visualização A e B para verificação de eco e análise avançada.

Reconhecimento automático de sondas
As sondas inteligentes são reconhecidas automaticamente pelo instrumento, eliminando a necessidade de recalibração manual ao trocar a sonda.

Varredura contínua
O modo de varredura contínua (modo Minimum) permite detectar rapidamente áreas afinadas durante o escaneamento da superfície.

Detalhes dos modelos

• MiniTest 420: Modelo básico com modos Standard e Minimum; memória básica conforme variante.
• MiniTest 430: Memória integrada 10 grupos × até 500 valores, interface USB; modos adicionais Differencial, Alarme e Scan.
• MiniTest 440: Memória de dados integrada (10 grupos × até 500 valores), USB, 5 modos de medição; suporta sondas echo‑echo para medições em faixas finas.
• MiniTest 450: Visuais A e B para verificação de eco, opções avançadas de análise e documentação, USB e registro de dados para inspeções exigentes.

Aplicação

• Medida não destrutiva de espessura em materiais duros como metais, plásticos, vidro e cerâmica.
• Inspeção de espessura em estruturas ocas (tanques, tubulações, vasos de pressão, etc.).

Características

• Faixa de medição: 0,65 mm a 500 mm.
• Frequências de sonda: 2–10 MHz (seis variantes disponíveis).
• Sonda de alta temperatura: medições até 350 °C.
• Resolução: 0,01 mm (0–99,9 mm).
• Taxa de varredura: até 10 medições por segundo.
• Modo Minimum para localizar áreas afinadas (corrosão, picotes).
• Modo Alarme com sinais ópticos e acústicos para limites ultrapassados.
• Modo Diferencial para mostrar a diferença em relação ao valor definido.
• Registrador de dados integrado e transmissão (modelos 430/440/450).

Modos de medição

• Standard: Exibe o valor medido atual.
• Minimum: Mostra o menor valor medido durante a varredura; adequado para localizar o ponto mais fino e superfícies curvas.
• Differencial: Exibe a diferença entre a espessura nominal e a medida atual.
• Alarme (Limite): Alarme ótico e acústico ao exceder ou não atingir os limites.
• Scan: Modo de alta velocidade para medições rápidas, útil em materiais a temperaturas elevadas.

Conteúdo da entrega

• Equipamento MiniTest 420 / 430 / 440 / 450 (conforme variante).
• Sonda padrão 5 MHz U5.0 para MiniTest 420/430; U5.0E para MiniTest 440/450.
• Manual de instruções (alemão / inglês; outros idiomas conforme disponibilidade).
• 2 × pilhas 1,5 V (LR06 / AA).
• Capa protetora de borracha.
• 1 frasco (200 ml) de fluido de acoplamento com proteção anticorrosão.
• Cabo de dados (para MiniTest 430 / 440 / 450).
• Software de transmissão de dados.
• Maleta de plástico.

Especificações técnicas

• Faixa de medição: 0,65–500 mm (impulso‑eco); medições echo‑echo conforme variante.
• Frequências de sonda: 2–10 MHz.
• Sonda alta temperatura: até 350 °C.
• Resolução: 0,01 mm (0–99,9 mm); 0,10 mm conforme faixa e modelo.
• Taxa de medição: até 10 medições/s.
• Memória: modelos 430/440/450: 10 grupos × até 500 valores.
• Interface: USB nos modelos com funções estendidas.
• Alimentação: 2 × pilhas AA; autonomia variável conforme uso.
