Medidor de espessura de parede MiniTest series

para tubulaçõespara materiais não ferrosospara materiais plásticos

Visão geral

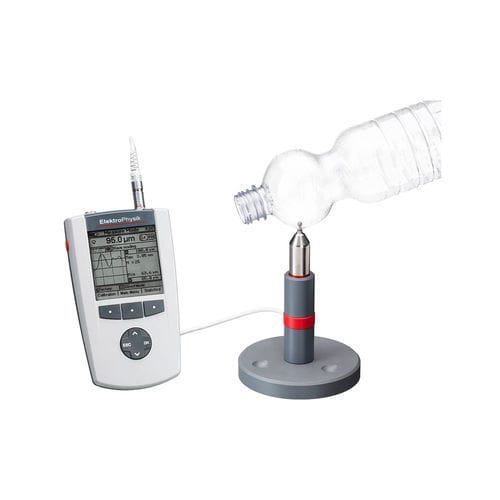

O MiniTest 7400 FH / 7200 FH é um medidor magnetostático de espessura de parede para medição não destrutiva em materiais não magnéticos e geometria complexa. O sensor SIDSP® integra processamento digital de sinal para melhorar precisão e repetibilidade e compensar influências de temperatura. As sondas têm pontas de carboneto endurecido e usam esferas de referência de aço para contacto repetível.

Observação

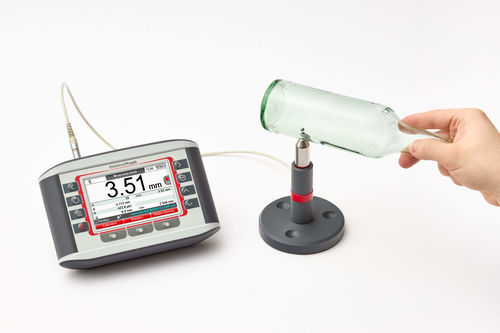

Este modelo (MiniTest 7400FH – 7200FH) está descontinuado. Foi substituído pela série MiniTest FH, que oferece maior variedade de sensores, interface Bluetooth, calibração rápida do zero e ecrã maior.

Aplicação

• Medição não destrutiva de espessura de parede em materiais não magnéticos (plásticos, vidro, cerâmica, metais não ferrosos)
• Corpos ocos e recipientes com geometrias complexas (garrafas, latas de alumínio, recipientes de plástico e vidro)
• Peças termoformadas (copos, latas, tigelas)
• Peças moldadas e injetadas em plástico, materiais compostos de fibras e componentes não ferrosos para automóvel, aviônica e aplicações médicas

Características

• Capacidade de medição até 24 mm de espessura (dependendo da sonda e da esfera de referência)
• Processamento digital integrado no sensor (SIDSP®) para maior precisão e repetibilidade
• Alta resolução: 0,1 µm (FH4), 0,2 µm (FH10)
• Taxas de registo selecionáveis até 20 leituras/s
• Sondas resistentes ao desgaste com pontas endurecidas
• Registo e avaliação estatística de até 240.000 leituras (100.000 no MiniTest 7200 FH)
• Exibição de mínimo e máximo; interface por menus com ajuda contextual
• Interfaces: RS232 TTL e IrDA 1.0

Conteúdo de fornecimento - unidade básica

• Aparelho MiniTest 7200FH ou 7400FH
• Software de transferência de dados MSoft 7 Professional Edition
• Instruções no CD‑ROM (DE/EN/FR/ES/PT/IT) e manual abreviado
• 4 pilhas AA (LR06)
• Maleta de transporte em plástico
• Capa protetora de borracha com dispositivo de posicionamento e alça
• 1 chave de fendas magnética

Conteúdo de fornecimento - sensor FH 4

• Sensor FH 4
• 3 padrões de precisão (aprox. 0,25 mm, 1 mm e 3 mm)
• Suporte de medição com mola para sensor FH 4
• 1 pacote de 100 esferas de aço Ø 1,5 mm
• 1 pacote de 100 esferas de aço Ø 2,5 mm
• 1 pacote de 50 esferas de aço Ø 4 mm
• Padrões de calibração zero para esferas 1,5 mm, 2,5 mm e 4 mm
• FH 4 M adicional: padrão de precisão aprox. 8 mm, 1 pacote de 20 esferas magnéticas Ø 1,5 mm, 1 pacote de 20 esferas magnéticas Ø 3 mm, padrão zero para esferas de 3 mm

Conteúdo de fornecimento - sensor FH 10

• Sensor FH 10
• 3 padrões de precisão (aprox. 1 mm, 3 mm e 8 mm)
• Suporte de medição com mola para sensor FH 10
• 1 pacote de 100 esferas de aço Ø 2,5 mm
• 1 pacote de 50 esferas de aço Ø 4 mm
• 1 pacote de 25 esferas de aço Ø 6 mm
• 1 pacote de 10 esferas de aço Ø 9 mm
• Padrões de calibração zero para 2,5 mm, 4 mm, 6 mm e 9 mm
• FH 10 M adicional: padrão de precisão aprox. 18 mm, 1 pacote de 20 esferas magnéticas Ø 4 mm, 1 pacote de 20 esferas magnéticas Ø 6 mm

Dados técnicos
Intervalos de medição (exemplos): sonda FH4 até 0–6,0 mm dependendo da esfera de referência; sonda FH10 até 0–24,0 mm dependendo da esfera. As tolerâncias variam por sonda e intervalo (ex.: FH4 0–2,0 mm ±(3 µm + 1% da leitura); FH10 até 24,0 mm ±(60 µm + 2% da leitura)).
Resolução em baixa faixa: 0,1 µm (FH4); 0,2 µm (FH10). Repetibilidade: melhor que ±(1 µm + 0,5% da leitura). Princípio de medição: magnetostático. Taxa de registo: 1, 2, 5, 10, 20 leituras/s. Memória de dados: 240.000 valores (100.000 no MiniTest 7200 FH). Calibração: de fábrica, zero, zero + até 4 pontos. Unidades: µm, mm, mils, inch. Gráficos estatísticos: numérico, tendência e histograma (apenas MiniTest 7400 FH). Temperatura de operação: -10 °C a +60 °C (armazenamento -20 °C a +80 °C). Dimensões/peso: 153 x 89 x 32 mm / 310 g (com pilhas). Alimentação: 4 x AA (LR06) ou unidade de alimentação opcional 90–240 V~/48–62 Hz.

Características / Especificações

• Sensor SIDSP® para precisão e repetibilidade melhoradas
• Resolução mínima 0,1 µm (FH4)
• Faixa de medição até 24 mm (dependendo de sonda e esfera)
• Memória até 240.000 valores (100.000 em 7200 FH)
• Taxas de registo até 20 leituras/s
• Interfaces RS232 TTL e IrDA 1.0
• Calibrações: fábrica, zero e zero + até 4 pontos
• Temperatura de funcionamento: -10 °C a +60 °C
• Alimentação: 4 pilhas AA ou fonte opcional
