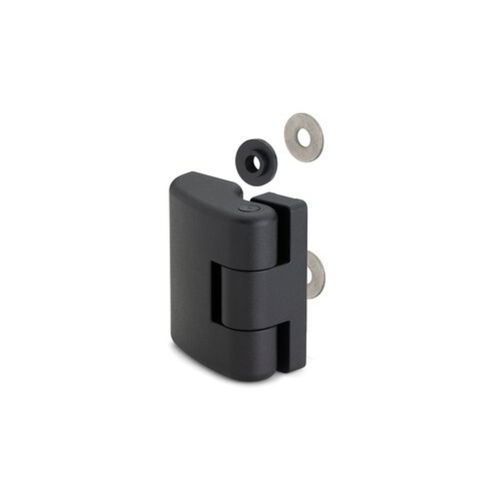

Dobradiça plana CFDX-G-C-B

em tecnopolímerode parafusarde embutir

Descrição
CFDX‑G dobradiça para montante estreito. Projetada para montagem em vidro ou painéis; corpos em SUPER‑tecnopolímero (PA) reforçado com fibra de vidro, acabamento preto mate. Disponível em execuções complanares (C) e não complanares (R) com opções de fixação B (porcas), p (pernos roscados) e SH (furos avellanados).

Especificações principais

• Material do corpo: poliamida (PA) reforçada com fibra de vidro, SUPER‑tecnopolímero, preto, acabamento mate.
• Pino de rotação: PA reforçado com fibra de vidro (SUPER‑tecnopolímero).
• Anilhas de degrau: NBR, dureza 70 Shore A (incluídas). Matéria‑prima conforme FDA CFR.21 e UE 10/2011.
• Anilhas planas: Aço inoxidável A4 UNI 6593‑MT (incluídas).
• Espessura máxima da porta para certas execuções: 5 mm (versões R).

Execuções padrão

• CFDX‑G‑C‑B: porcas em aço inox com furo rosqueado no corpo estreito (montante); buchas cegas em latão com furo rosqueado no corpo largo (porta).
• CFDX‑G‑C‑p: pernos roscados em aço inox no corpo estreito (montante); buchas cegas em latão no corpo largo (porta).
• CFDX‑G‑C‑SH: furos passantes com assento para parafusos avellanados no corpo estreito (montante); buchas cegas em latão no corpo largo (porta). Versões SH fornecidas desmontadas.

Funcionalidades e aplicações
A dobradiça CFDX‑G (design registado) é composta por dois corpos de dimensões diferentes (largo e estreito) para uso em estruturas com montante estreito. O tipo de montagem reduz a possibilidade de manipulação. Adequada para portas em vidro ou painéis que exijam resistência à corrosão, leveza e isolamento elétrico.

Ângulo de rotação (aprox.)
Máx. ≈ 195° (intervalo −5° a +190°, 0° corresponde às superfícies em coplanares). Não exceder este limite para não comprometer o desempenho mecânico.

Notas de instalação

• Para montagem em vidro/painel: perfurar orifício Ø 10,5 ±0,2 mm no vidro/painel (espessura mínima 4 mm).
• Posicionar a dobradiça centrando a peça correspondente (d1) no orifício.
• No lado oposto inserir as anilhas de degrau e as anilhas planas e apertar com parafusos (parafusos não incluídos).

Ensaios de desempenho (valores selecionados)
(Colunas separadas por " | " ; linhas separadas por
)
Teste — Esforço axial Ea [N] | Carga de rotura Ra [N] | Esforço radial Er [N] | Carga de rotura Rr [N] | Esforço a 90° E90 [N] | Carga de rotura R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

Instruções de uso (montagem)
Para versões SH: montar o lado estreito no montante e o lado largo na porta; inserir o pino de rotação pelo lado sem aumento de diâmetro até bloquear no corpo da dobradiça.

Variantes / Itens disponíveis
Família de produtos CFDX‑G com códigos e tamanhos (exemplos): C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6 e versões R e SH. As variantes definem dimensões (L, B, f, d, etc.) e tipos de fixação (porca, perno, furos avellanados).

Notas
São fornecidas anilhas de degrau (NBR) e anilhas planas em A4. Versões SH fornecidas desmontadas para facilitar a instalação. Não exceder os limites de ângulo nem de carga indicados.

Características / especificações técnicas

• Série: CFDX‑G
• Material: SUPER‑tecnopolímero PA reforçado com fibra de vidro, preto, acabamento mate
• Pino de rotação: PA reforçado com fibra de vidro
• Anilhas: NBR 70 Shore A (incluídas)
• Anilhas planas fornecidas: Aço inox A4 UNI 6593‑MT
• Opções de fixação: porcas roscadas, pernos roscados, furos avellanados (conforme versão)
• Ângulo máximo de rotação: ≈ 195°
• Ensaios de resistência: valores axiais, radiais e a 90° disponíveis por referência
• Aplicação: montagem em vidro ou painéis (orifício Ø 10,5 ±0,2 mm, espessura mínima 4 mm)
