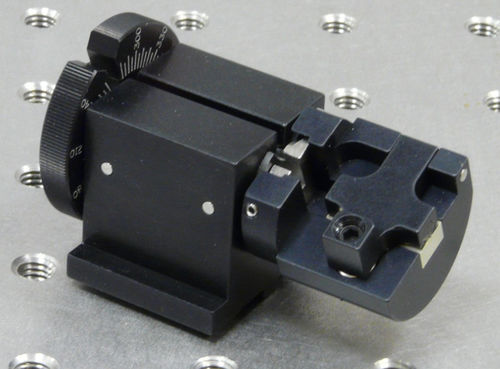

Sistema de posicionamento de 3 eixos MDE718

ópticorotativopara fibra óptica

-Design com ranhuras para facilitar a inserção e remoção da fibra -Rotação completa de 360 -Resolução de aproximadamente 0,1° -A fibra é mantida na ranhura em V por um único braço de fixação -O bloco em V pode ser recentrado pelo utilizador integra-se com as plataformas de flexão da série Elliot Gold Um rotador de fibra económico concebido para alinhamento de rotação menos exigente de componentes angulares sensíveis. Pode ser utilizado em qualquer lugar onde seja necessária uma rotação estável e precisa da fibra (US: fiber). Todos os acessórios são compatíveis com as plataformas de flexão da série Elliot Gold™. A altura do eixo ótico é de 18 mm acima da superfície da plataforma e na linha central da ranhura de localização. Quando necessário, uma lingueta de localização faz parte do acessório. É utilizado um sistema de braçadeira padrão que é fornecido com as plataformas de flexão e acessórios. Especificações Regulação da rotação 360° Resolução aproximadamente 0,1 graus Fixação de fibras Fibra mantida na ranhura em V por um único braço de fixação Outras opções Ranhuras em V de tamanho personalizado Kits de atualização OEM para máquinas de fusão para facilitar a união de fibras PM Versões personalizadas compatíveis com mandris de fibra Conjunto de braçadeiras (Modelo MDE154)
