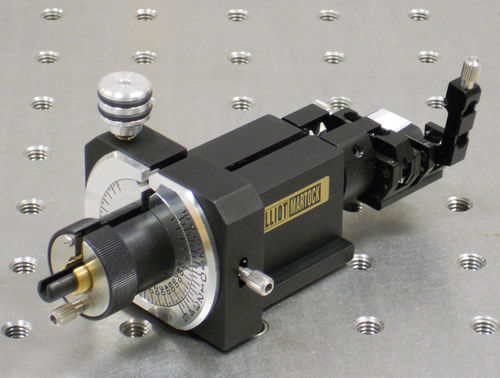

Virador-basculador 360° MDE717- LH

Design com ranhuras para fácil inserção e remoção da fibra Rotação completa de 360 Parafuso de ajuste fino com resolução de 5 segundos de arco Bloco em V pré-definido no eixo com erro de concentricidade inferior a 1 µm O bloco em V pode ser recentrado pelo utilizador Integra-se com as plataformas de flexão da série Elliot Gold Concebido para a rotação e alinhamento mais exigentes de componentes angulares sensíveis. Pode ser utilizado em qualquer lugar onde seja necessária uma rotação estável e precisa da fibra (US: fiber). O popular rotador de fibra MDE717 é uma versão actualizada do original e oferece a mesma rotação altamente precisa num conjunto mais estável. Todos os acessórios são compatíveis com as plataformas de flexão da série Elliot Gold™. A altura do eixo ótico é de 18 mm acima da superfície da plataforma e na linha central da ranhura de localização. Quando necessário, uma lingueta de localização faz parte do acessório. É utilizado um sistema de braçadeira padrão que é fornecido com as plataformas de flexão e acessórios. O conjunto de braçadeiras (MDE154) está disponível em separado, se necessário. Especificações Ajuste fino Parafuso com resolução de 5 segundos de arco Alcance ± 5° Fixação da fibra Fibra presa em ranhura dupla em V por dois braços de fixação Carga da braçadeira Ajustável de 25 g a 125 g Bloco em V pré-ajustado no eixo com erro de concentricidade inferior a 1 µm O bloco em V pode ser recentrado pelo utilizador Ranhura em V standard para 125/250 µm A manga de mola dividida retém a fibra na ranhura na extremidade de controlo e evita a sujidade durante a rotação Outras opções Ranhuras em V de tamanho personalizado Kits de atualização OEM para máquinas de fusão para facilitar a união de fibras PM Versão de fibra com conetor Configuração personalizada compatível com mandris de fibra Conjunto de braçadeiras (Modelo MDE154)
