Testador de isolamento MIG1212CAP

para capacitores XYcompactode bancada

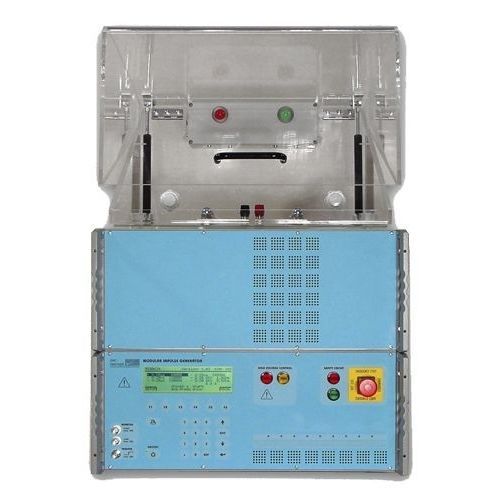

O MIG1212CAP é um gerador de impulsos compacto de 12 kV com terminais de alta tensão no topo. Gera um impulso de tensão de 1,2/50µs capaz de testar condensadores do tipo X1, X2, Y2 e Y4. O MIG1212CAP foi especialmente concebido para o ensaio de isolamento de condensadores X / Y com uma tensão de impulso aproximada de 1,2/50 μs até 12 kV, em conformidade com a norma IEC 60384-14 Ed.4. O MIG1212CAP inclui dois circuitos com capacitância de impulso de 20 μF e 0,25 μF, todos alojados num bastidor de 19" com 8 unidades de altura. As normas IEC 60384-14 e EN 132400 definem os requisitos do gerador. As resistências em série (Rs), o condensador de impulso (Ct) e a capacitância de carga (Cp) são automaticamente comutados de acordo com a gama de condensadores selecionada. Um multiplexador permite a seleção automática de condensadores de teste dentro da cabina de teste TC-ST no topo do MIG1212CAP. A tensão e a corrente de pico do impulso são indicadas no ecrã do painel frontal. Dois monitores BNC permitem que as formas de onda da tensão e da corrente sejam verificadas num osciloscópio. Vantagens - Amplitude de impulso até 12 kV - Teste para condensadores do tipo X e Y - Teste de impulso adicional para isolamento - MIG-CAP-DUT-MUX para testes automáticos - Saídas de alta tensão na placa superior - Ensaio de condensadores da classe X1, X2 até 4 kV - Ensaio de condensadores das classes Y2 e Y4 até 8 kV - Teste mais rápido de amostras de condensadores - Solução de teste compacta e maior segurança para o operador
