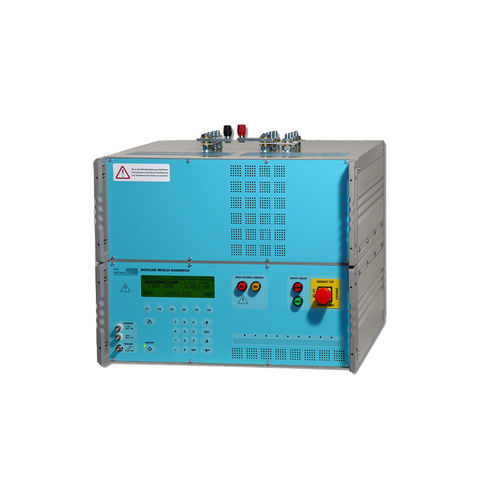

Testador de impulso de corrente MIG0624LP1

de limitador de sobretensãode bancada

Os GDTs são dispositivos tipo crowbar que apresentam um quase curto-circuito na condução. O ensaio de componentes de tubo de descarga de gás (GDT) de 2 terminais com impulsos de alta energia é utilizado para verificar o manuseamento da corrente de impulso Os dispositivos de proteção contra sobretensões (SPD) são normalmente uma combinação de elementos, incluindo varistores, tubos de descarga de gás (GDT) e resistências. As capacidades de manuseamento de corrente extremamente elevadas dos dispositivos GDT são verificadas utilizando os impulsos 8(20 us e 10/1000 us. O gerador MIG0624LP1 incorpora estes dois impulsos de corrente numa única unidade. Com quatro saídas independentes, a impedância da fonte do gerador pode ser ajustada para se adequar ao dispositivo que está a ser testado. Todas as saídas ligadas em conjunto fornecem um impulso de 24 kA 8/20 us e um impulso de 320 A 10/1000 us. As saídas de alta tensão na placa superior estão separadas da interface do utilizador e, com uma cabina de teste, proporcionam uma óptima proteção do pessoal. As suas vantagens - Corrente de impulso 8/20 µs a 24 kA - Corrente de impulso 10/1000 µs a 240 A - Utilização com a cabina de teste TC-ST - Comutação eletrónica de polaridade - Procedimentos de teste simplificados - Segurança do operador contra o risco de fragmentação - Impulsos reprodutíveis e fiáveis
