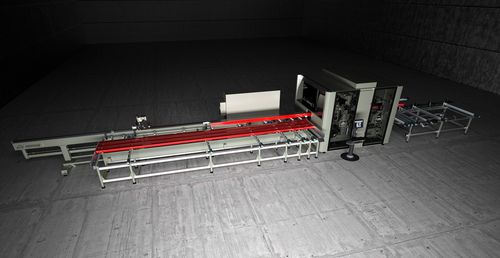

Centro de usinagem CNC de 13 eixos QUADRA L series

12 eixoshorizontalpara alumínio

Centro de usinagem de 13 eixos CNC concebido para efetuar usinagens de fresagem, furação e corte em perfis de alumínio e ligas leves. Pode ser dotado de um módulo de encabeçamento, opcionalmente. QUADRA L0 é composta por um armazém automático e um sistema de alimentação com impulso para perfis até 7500 mm, com movimentação da pinça para o bloqueio do perfil. Graças ao movimento da pinça, o alimentador volta para a posição inicial para permitir, simultaneamente, que o carregador prepare o perfil sucessivo. Na parte central encontram-se o módulo de fresagem, o módulo de corte e, opcionalmente, o módulo de encabeçamento. No módulo de fresagem com CNC de 4 eixos estão instalados 4 eletromandris que permitem a usinagem integral do contorno da peça, independentemente de sua orientação. O módulo de corte monta um disco de corte de Ø 350 com movimento horizontal em três eixos CNC. O módulo de encabeçamento opera em dois eixos CNC mediante um grupo de fresas. Além disso, QUADRA L0 conta também com um extrator automático da unidade de corte para o armazém de descarga. A unidade é constituída por um armazém de correias transversais para a descarga de peças usinadas de até 4000 mm de comprimento (7500 mm opcional). O centro de usinagem é dotado de cabina de insonorização na parte central operativa que, além de proteger o operador, reduz o impacto acústico ambiental
