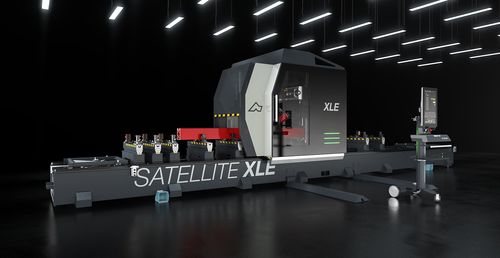

Centro de usinagem CNC de 5 eixos SATELLITE XLE
verticalcom pórtico móvelpara alumínio

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com pórtico móvel
Material usinado
para alumínio, para aço, para PVC
Aplicações
para máquina de corte, para furação, para trabalhos pesados
Outras características
de fresagem, compacto, alta precisão
Curso X

7.800 mm, 10.500 mm
(307 in, 413 in)

Curso Y

1.090 mm
(43 in)

Curso Z

640 mm
(25 in)

Velocidade de rotação

24.000 rpm
(150.796 rad.min-1)

Potência

11 kW
(14,96 hp)

Velocidade de avanço no eixo X

75.000 mm/min
(49 in/s)

Velocidade de avanço no eixo Y

54.000 mm/min
(35 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Descrição

Centro de usinagem de 5 eixos CNC de portal móvel, realizado para executar usinagens de fresagem, furação, roscagem e corte em barras de grandes dimensões em alumínio, PVC, ligas leves e aço. A parte móvel da máquina é constituída por um portal dotado de motorização com cremalheira de precisão. O eletromandril de potência elevada (11 kW em S1) com engate para ferramentas HSK-63F permite realizar usinagens, inclusive pesadas, com ótimos resultados de rapidez e precisão. A nova cabina de proteção local foi concebida para unir a máxima funcionalidade, acessibilidade e luminosidade com as exigências de segurança e ergonomia. O operador dispõe de grandes superfícies envidraçadas para controlar as execuções das usinagens e, graças ao sistema de abertura total da cabina em duas partes separadas, de um acesso facilitado durante as fases de limpeza e manutenção. No seu interior está alojado um armazém de ferramentas com 18 postos. A ferramenta lâmina de 450 mm está alojada separadamente num armazém específico. SATELLITE XLE possui morsas novas motorizadas que, na modalidade pendular dinâmica, são posicionadas de modo independente e em tempo reduzido aos processos de usinagem do mandril no campo de trabalho oposto. As morsas, robustas e de dimensões reduzidas, são facilmente configuráveis sem a utilização de ferramentas para as regulações geométricas. Os novos topes permitem a cobertura total do campo de trabalho, e desimpedem a área no caso de usinagens nos topos do perfil. Todos os eixos CNC são absolutos e não exigem a reposição a zero ao reiniciar a máq
