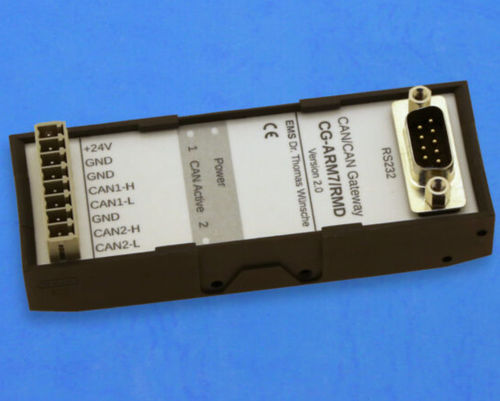

Gateway de comunicação CG-ARM7

RS232CAN

Descrição O gateway montável sobre trilhos CAN/CAN CG-ARM7 transmite sinais CAN entre subsistemas. O CG-ARM7 permite um desenho flexível da topologia da cablagem. Podem ser realizadas estruturas em estrela e em árvore, bem como extensas estruturas de linha. Entre as funções disponíveis estão a adaptação da taxa de dados, filtragem de mensagens, bem como a conversão de identificadores entre os barramentos acoplados. A restrição da taxa máxima de dados em função do comprimento do cabo para segmentos CAN individuais pode ser abolida para o sistema global através do uso do CG-ARM7. O CG-ARM7 obtém seu potencial através do uso de um microcontrolador de 32 bits com relógio de 48MHz. O processamento de alta velocidade e baixas latências permitem o uso com altas taxas de dados e busloads. As aplicações em série de baixo custo são particularmente promovidas pelo uso do CG-ARM7. A configuração das funções do dispositivo pode ser feita através de CAN ou através da interface RS232 integrada. O software de download para a configuração está disponível tanto para PCs Windows como para PCs Linux. O CG-ARM7 está disponível na versão HS/LS permitindo a conversão de CAN de alta velocidade para CAN de baixa velocidade. Para tarefas especiais, como a modificação do conteúdo de dados das mensagens CAN, nós sobre um kit de desenvolvimento para escrever firmware específico personalizado para CG-ARM7. Características especiais CAN/CAN-Gateway CG-ARM7 Conexão de sub-redes CAN com diferentes taxas de dados Filtragem e armazenamento em buffer do tráfego de dados Suporte de identificadores de 11 bits e 29 bits Aumento da extensão do sistema Microcontrolador NXP LPC2119 com 2 controladores CAN internos
