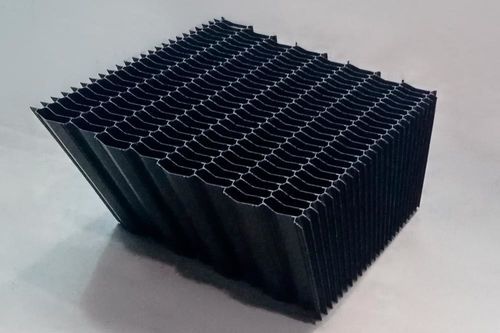

Bloco de enchimento para tratamento de água

Visão geral
A inclinação do módulo, a altura e a distância entre as lâminas dos MODULpack ENDEVION são configuráveis para atender aos requisitos do processo e à área disponível no tanque.

Descrição
Os perfis equidistantes das lâminas MODULpack ENDEVION definem com precisão o comprimento do percurso de sedimentação e permitem uma separação ótima dos sólidos. Geometrias de canal não paralelas aumentam o percurso efetivo de sedimentação e reduzem a eficiência de separação. As opções de espaçamento entre canais permitem selecionar o separador lamelar mais apropriado para o tamanho de partícula e as condições do processo.

Vantagens das lâminas ENDEVION

• Superfícies de sedimentação equidistantes que permitem a aplicação direta da lei de Hazen
• Geometria de recolha em V para melhor acumulação e descarga de lodos
• Sistema de encaixe macho‑fêmea que fornece montagem robusta dos módulos
• Dimensões e ângulos de inclinação personalizáveis
• Módulos autoportantes que não necessitam de estruturas externas, maximizando a área útil do tanque

Ideal para tanques circulares
As lâminas MODULpack ENDEVION são adequadas para tanques circulares sobrecarregados e permitem aumentar a capacidade sem expandir a área da planta, aumentando a superfície de sedimentação.

Configurações de instalação para tanques circulares

• Configuração tangencial – Módulos instalados em anel tangente ao perímetro do tanque; comum em tanques grandes com espaço exterior limitado.
• Configuração radial – Recomendada quando uma maior parte do tanque deve ser coberta; permite montagem de anéis maiores.
• Configuração paralela – Para tanques pequenos, instalação em linhas paralelas; os módulos em contacto com o perímetro circular são conformados para o layout redondo. Pode ser prevista uma abertura central para o eixo do raspador de lodos.

Aplicações

• Tanques de sedimentação (clarificadores) em estações de tratamento de águas residuais, água potável e diversos processos industriais
• Sedimentação primária — retenção eficiente de sólidos; podem ser integrados sistemas de lavagem automática para evitar o acúmulo de lodos nas lâminas
• Sedimentação secundária — seleção e dimensionamento com base no volume de lodos separados; ENDEVION fornece avaliação detalhada
• Sedimentação secundária após sistemas biológicos de leito fixo, elementos rotativos ou grandes filtros — separação eficaz mesmo com volumes limitados de lodos, reduzindo custos de construção e manutenção
• Etapas avançadas de tratamento — lâminas paralelas separam precipitados e lodos em fases destinadas à remoção de micropoluentes, resíduos farmacêuticos, microplásticos e fosfatos residuais

Características técnicas / especificações

• Família de produto: MODULpack ENDEVION
• Perfis de lâminas equidistantes para definir com precisão o comprimento do percurso de sedimentação
• Geometria de canais: canais planos paralelos para sedimentação ótima
• Opções de espaçamento entre canais disponíveis para corresponder ao tamanho das partículas e às exigências do processo
• Geometria do módulo: forma em V para melhor manuseio de lodos
• Sistema de encaixe: acoplamento macho‑fêmea para robustez mecânica
• Design autoportante: sem necessidade de estrutura externa; maximiza a área útil do tanque
• Dimensões e ângulos de inclinação personalizáveis
• Tipos de instalação adequados: tangencial, radial e paralelo (adaptável para tanques circulares e previsão para eixos de raspadores)
• Projeto em conformidade com a lei de Hazen para o cálculo de superfícies de sedimentação
