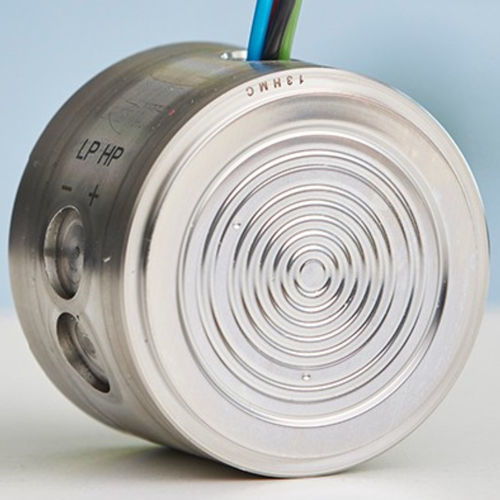

Sensor de pressão diferencial Deltacore USD50B

piezorresistivode silícioem aço inoxidável

Descrição do produto
Os sensores de pressão diferencial USD50B com sensor de silício piezorresistivo e diafragma metálico soldado foram projetados para indústrias de processo e ambientais. Aplicações típicas incluem medições de nível, volume e massa em líquidos ou gases, monitoramento de pressão diferencial (p. ex., em filtros e bombas) e medição de fluxo (vazão volumétrica ou mássica).

Vantagens

• Faixas de medição Faixas de medição de 10 mbar a 40 bar para ampla aplicabilidade.
• Saída de ponte Saída de ponte não compensada (mV/V) com conexão por cabo.
• Alta resistência à sobrecarga Unilateral até 160 bar (opcional 420 bar), bilateral até 240 bar (opcional 630 bar).
• Material da carcaça Carcaça em aço inoxidável 316L.
• Medições confiáveis Alta precisão, repetibilidade e estabilidade a longo prazo.
• Personalizável Vários materiais de diafragma e óleos de enchimento disponíveis mediante solicitação.

Faixas de medição standardizadas

• 0…100 mbar / 10 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…500 mbar / 50 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…3 bar / 300 kPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…16 bar / 1,6 MPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)
• 0…40 bar / 4 MPa (Sobrecarga: 160 bar unilateral, 240 bar bilateral)

Faixa de sobrecarga aumentada opcional
420 bar (unilateral), 630 bar (bilateral).

Sinal de saída e alimentação

• Recomendado: alimentação por corrente constante < 1 mA
• Resistência da ponte: 4,3…5,6 kΩ (a 25 °C)
• Sinal de saída (span): 22…55 mV/V

Tamanho e condições de funcionamento

• Dimensões: Ø 55 mm x 40 mm
• Temperatura ambiente/proc process: -40 a +85 °C
• Temperatura de armazenamento: -40 a +85 °C

Observações de utilização
Os sensores são não compensados e servem como base para a construção de transmissores de pressão diferencial. É necessária compensação e calibração pelo cliente para a aplicação específica.

Documentação adicional
Informações técnicas e um folheto sobre sensores e componentes personalizados estão disponíveis (documentos PDF).

Características / especificações técnicas

• Tipo de produto: Sensor de pressão diferencial de silício (piezorresistivo), diafragma metálico soldado
• Modelo: USD50B
• Faixas de medição: 10 mbar a 40 bar (ver faixas padronizadas acima)
• Resistência à sobrecarga: unilateral até 160 bar (opcional 420 bar), bilateral até 240 bar (opcional 630 bar)
• Sinal de saída: saída de ponte não compensada 22…55 mV/V (span)
• Resistência da ponte: 4,3…5,6 kΩ (25 °C)
• Alimentação recomendada: alimentação por corrente constante < 1 mA
• Material carcaça/membrana: aço inoxidável 316L (vários materiais de membrana opcionais)
• Óleos de enchimento: vários óleos de enchimento selecionáveis
• Tamanho: Ø 55 mm x 40 mm
• Intervalo de temperatura de operação: -40 a +85 °C
• Intervalo de temperatura de armazenamento: -40 a +85 °C
• Observação: sensores não compensados; compensação/calibração pelo cliente necessária para uso como transmissores
