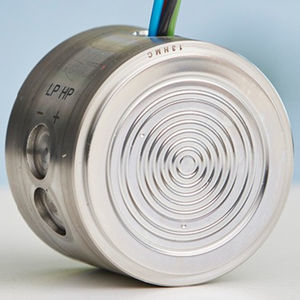

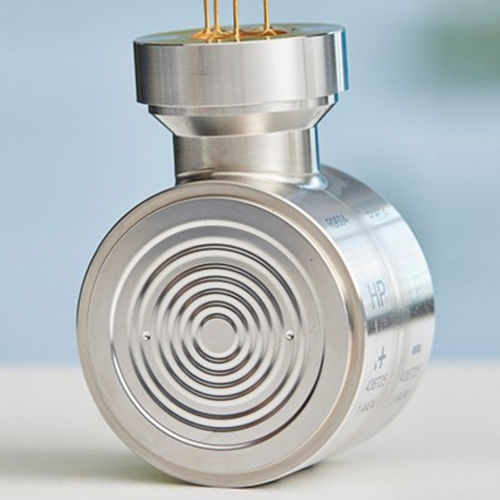

Sensor de pressão diferencial Deltacore USD70

piezorresistivode silíciocom saída de tensão

Visão geral
Os sensores de pressão diferencial USD70 fornecem medições precisas em pequenas faixas de medição com alta resistência a sobrecargas. Sensores piezoresistivos de silício com diafragma metálico soldado, destinados às indústrias de processo e ambiental. Aplicações: medição de nível, volume ou massa em líquidos e gases, monitorização de pressão diferencial (filtros, bombas) e medição de fluxo (volume ou massa).

Benefícios

• Faixas de medição padronizadas: 0…10 mbar e 0…30 mbar disponíveis.
• Sinal de saída em ponte: saída de ponte não compensada (mV/V).
• Alta resistência a sobrecargas: até 160 bar de um lado e 240 bar de ambos os lados.
• Construção em aço inoxidável: material padrão 316 L para compatibilidade com processos.
• Medições fiáveis: alta precisão, reprodutibilidade e estabilidade a longo prazo.
• Personalizável: materiais do diafragma e óleos de preenchimento alternativos disponíveis a pedido.

Estrutura técnica e notas
Sensor de pressão diferencial piezoresistivo de silício com diafragma metálico soldado. Os sensores são fornecidos não compensados (saída de ponte não compensada) e podem ser compensados e calibrados pelo cliente ou durante a integração no transmissor. O sensor serve de base para a construção de transmissores de pressão diferencial.

Faixas de medição padronizadas

• 0…10 mbar / 1 kPa — faixa de sobrecarga: 160 bar (um lado), 240 bar (ambos os lados)
• 0…30 mbar / 3 kPa — faixa de sobrecarga: 160 bar (um lado), 240 bar (ambos os lados)

Sinal de saída e alimentação

• Alimentação recomendada: alimentação por corrente constante, <1 mA
• Resistência de ponte: 4,3…5,6 kΩ (25°C)
• Sinal de saída (faixa): 10 mbar: 9…19 mV; 30 mbar: 18…34 mV

Tamanho e condições de operação

• Tamanho: Ø 55 mm x 40 mm
• Temperatura ambiente/processo: -40 a +85°C
• Temperatura de armazenamento: -40 a +85°C

Informações adicionais
As variantes de alta resistência a sobrecarga estão indicadas nas páginas de produto e nas folhas de dados. Opções: materiais de diafragma e óleos de preenchimento diferentes disponíveis a pedido.

Especificações técnicas

• Modelo: Deltacore USD70
• Tipo de sensor: sensor de pressão diferencial piezoresistivo de silício com diafragma metálico soldado
• Faixas de medição: 0…10 mbar (1 kPa) e 0…30 mbar (3 kPa)
• Resistência a sobrecarga: tip. 160 bar (um lado), 240 bar (ambos os lados); variantes na folha técnica
• Saída em ponte: saída de ponte não compensada (mV/V); faixa: 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Resistência de ponte: 4,3…5,6 kΩ (a 25°C)
• Alimentação recomendada: corrente constante, <1 mA
• Material: aço inoxidável 316 L padrão; outros materiais de diafragma disponíveis a pedido
• Óleo de enchimento: opcional, selecionável a pedido
• Precisão/estabilidade: alta precisão, reprodutibilidade e estabilidade a longo prazo
• Tamanho: Ø 55 mm x 40 mm
• Temperatura de operação: -40 a +85°C (ambiente/processo)
• Temperatura de armazenamento: -40 a +85°C
• Saída: sensor não compensado — compensação e calibração a serem realizadas pelo cliente ou durante a integração no transmissor
• Documentação: informações técnicas e brochura disponíveis (ver documentos do produto)
